KORAWALL Pool-V  WVP

destinées à un environnement humide

Le convecteur mural à convection forcée KORAWALL Pool-V WVP est efficace, énergétiquement économique et offre la possibilité d’un refroidissement sans production de condensat. L’habillage du convecteur Pool-V WVP est en acier inoxydable de qualité AISI 316 et est destiné à l’utilisation dans un environnement à humidité accrue. Les convecteurs muraux sont munis d’un échangeur de chaleur et d’un ensemble de ventilateurs efficaces à faible consommation énergétique conçus pour atteindre un rendement élevé même avec des gradients de température bas. Les ventilo-convecteurs muraux sont adaptés à l’utilisation avec une pompe à chaleur, un système solaire, une chaudière à condensation ou en tant que source complémentaire de chaleur. Leur avantage indéniable est la possibilité d’une utilisation pendant la saison transitoire ou en cas de demande d’une augmentation immédiate de la température dans une pièce. En été, les convecteurs vont satisfaire les besoins éventuels de refroidissement. Les ventilo-convecteurs muraux peuvent être branchés et régulés, hormis une régulation standard, également sur un système BMS (GTB). Les convecteurs muraux de variante Pool-V sont, grâce à leur structure et traitement de surface, adaptés partout où existe une probabilité d’humidité plus élevée de l’air. Ils ne sont pas destinés aux installations près des piscines à eau salée.heat pump


Paramètres techniques Demande
id 459327
  • Chauffage
  • Light cooling
  • Convection forcée
  • Conception de la piscine
KORAWALL Pool V est fabriqué sur commande, la date de livraison et le prix sont fournis sur demande
KORAWALL  Pool-V  WVP Habillage en acier inoxydable de classe AISI 316
Hauteur 450 mm
Largeur 110 mm
Longueur 600, 750, 1 000, 1 250, 1 500, 1 750, 2 000 mm
Puissance thermique de 190 à 8 960 W
Puissance de refroidissement jusqu’à 1 419 W
Hauteur de l’échangeur de chaleur 240 mm
Largeur de l’échangeur de chaleur 60 mm
Pression de service max. 1,2 MPa
Température de service max. 90 °C
Température de surface maximale 40 °C selon la température de l'eau d'entrée
Filet de raccordement interne G ½"
Mode de branchement inférieur (de droite ou de gauche)


infoLe refroidissement n’est possible que dans la zone de température non condensante, c’est-à-dire au-dessus de la température de point de rosée. Le convecteur n’a pas de système d’écoulement de condensat incorporé.

Tepelné výkony [W] při t1/t2/ti = při 75/65/20 ˚C (Δt=50) a 55/45/20 ˚C (Δt=30)/EN 442

Production de chaleur

Profondeur 450 / Largeur 110
Longueur [mm] Degré de rotation Production de chaleur Puiss. d'entrée [W] Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

Performances de refroidissement

Profondeur 450 / Largeur 110
Longueur [mm] Degré de rotation Performances de refroidissement Puiss. d'entrée [W] Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2
Composition du convecteur


KORAWALL-WVO-rozklad
Contenu d’une livraison standard
1 grille couvrante de sécurité, perforée directement dans l’habillage
2 habillage en acier inoxydable de classe AISI 316 peint dans la teinte RAL blanc 90163 échangeur de chaleur Al/Cu peint dans la teinte RAL 9005 avec faible contenu d’eau, vanne de purge et lamelles formées de manière unique pour une puissance thermique plus élevée
4 partie portante pour fixation au mur selon la forme et la couleur de l’habillage'
5 ensemble de ventilateurs à faible consommation énergétique EC 24 V DC avec bloc de jonction de raccordement (FCR BOX)
6 filtre anti-poussière
* manuel de montage et d’entretienHPS
* enveloppé dans un emballage en carton robuste
Accessoires optionnels
 * vanne thermostatique et de régulation – vanne LM
* actionneur thermoélectrique TEP 24 VDC
* autre couleur d’habillage selon les teintes du nuancier RAL
* thermostat d’ambiance SIEMENS RDG 260T, RDG 260KN ou RAB 21-DC
* capteur de température ambiante QAA32
* télécommande infrarouge SIEMENS IRA 211
* source de tension continue
* R-Box


infoKORAWALL Pool-V est fabriqué sur commande, la date de livraison et le prix sont  fournis sur demande
info  Remarque
Le refroidissement n’est possible que dans la zone de température non condensante, c’est-à-dire au-dessus de la température de point de rosée. Le convecteur n’a pas de système d’écoulement de condensat incorporé. La régulation n’est pas incluse dans la livraison standard et elle doit être commandée de manière indépendante selon les paramètres techniques.Régulation similaire pour tous les produits à convection forcée – système OC.

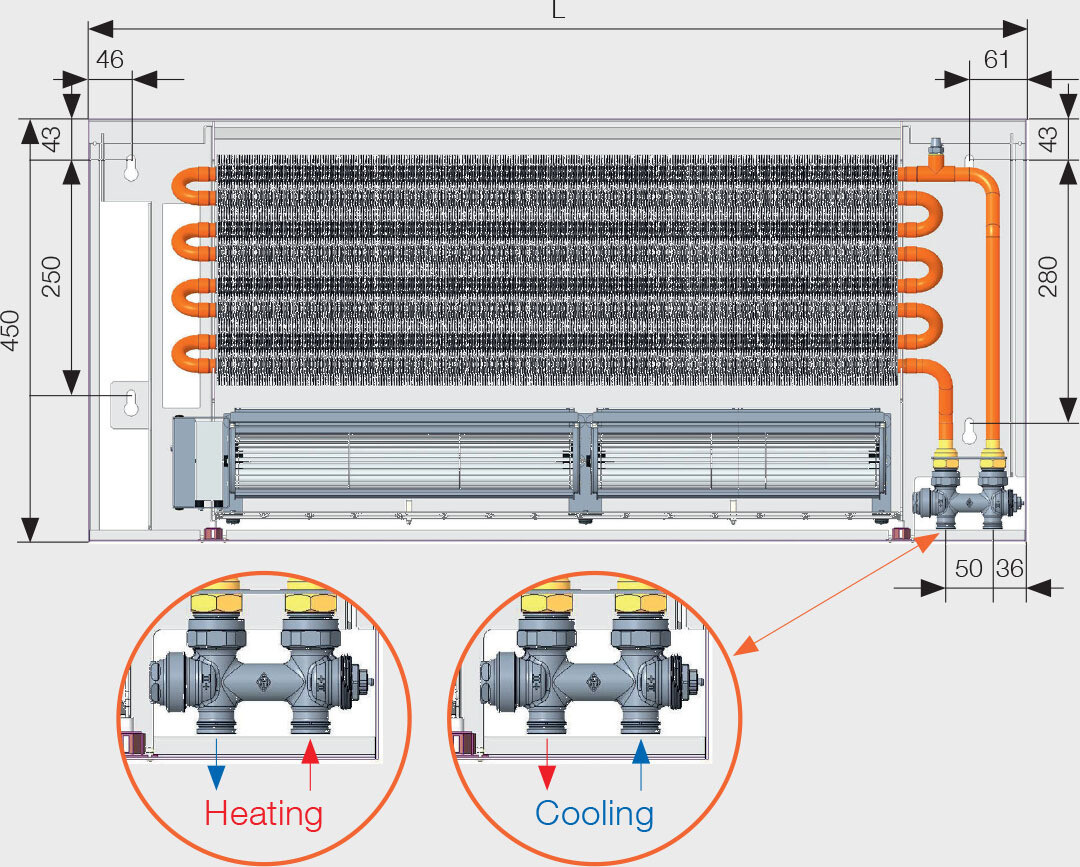

 KORAWALL Pool-V WVP   hauteur 450 mm / largeur 110 mm

KORAWALL bokorysWVO_nárysHPS

Les dimensions indiquées sont en mm.
MONTAGE DU CONVECTEUR KORAWALL Pool-V  (WVP)

Schéma d’ancrage

CZ_schéma ukotvení
MONTAGE
  • Nous recommandons de placer le radiateur mural sur le mur périphérique, à 100 mm au-dessus du sol.
  • Afin de profiter de puissances optimales, nous recommandons de munir l’arrivée d’eau chaude d’une vanne thermostatique LM, qui a le plus grand débit
  • Le conduit d’alimentation doit être connecté au tuyau supérieur du convecteur par l’intermédiaire de la vanne LM.
  • Il est nécessaire de bien protéger l’échangeur de chaleur et l’habillage contre l’encrassement ainsi que faire un entretien régulier, incluant le nettoyage des échangeurs de chaleur et des ventilateurs.
  • Le convecteur s’installe sur le mur à l’aide de la partie portante arrière. Ensuite, il faut raccorder l’échangeur de chaleur au système de chauffage. Avant le raccordement, nous recommandons de contrôler la bonne position de l’échangeur de chaleur et de la robinetterie par rapport à l’habillage.
  • La régulation est similaire à celle des caniveaux chauffants KORAFLEX FV et des plinthes chauffantes KORALINE LV.
  • Nous recommandons de munir les convecteurs KORAWALL WVO et WVP d’un actionneur thermoélectrique.
  • N’oubliez pas d’équiper l’installation d’une source d’énergie
KORAWALL Pool V est fabriqué sur commande, la date de livraison et le prix sont fournis sur demande
info  Le refroidissement n’est possible que dans la zone de température non condensante, c’est-à-dire au-dessus de la température de point de rosée. Le convecteur n’a pas de système d’écoulement de condensat incorporé.

CODE DE COMMANDE

Exemple de code de commande : WVP-150/45/11-V5RPSP-10-RT

Convecteur mural KORAWALL Pool-V WVP, longueur 150 cm, hauteur 45 cm, largeur 11 cm, raccordement inférieur droit, couleur de l’habillage incluant la partie portante blanc RAL 9016, régulation standard.

KORAWALL
Convection
forcée
Type

Longueur/Hauteur/Largeur (cm)

Type de
l’échangeur
Couleur de
l’échangeur
Matériau de
la version
Type
de grille
Type de
branchement
Côté du
branchemen

Code
de couleur

Régulation
W V P - 150/45/11 - V 5 R P S P - 10 - RT





Pool_V








réversible

noir RAL
9005

inox

perforations

inférieur

P - droit
L - gauche



 10 RAL 9016
** couleur selon
l’échantillon
99 autre couleur RAL



régulation
24 V DC
