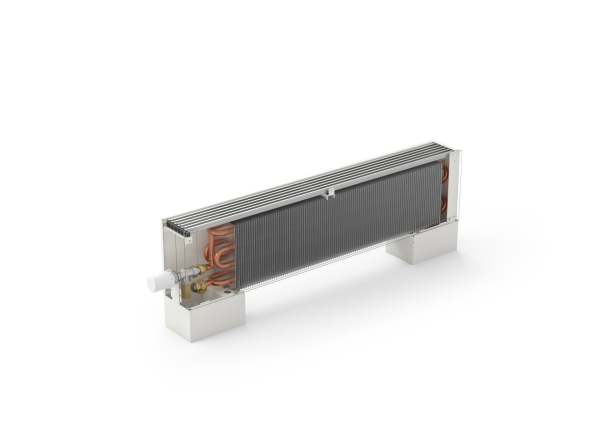

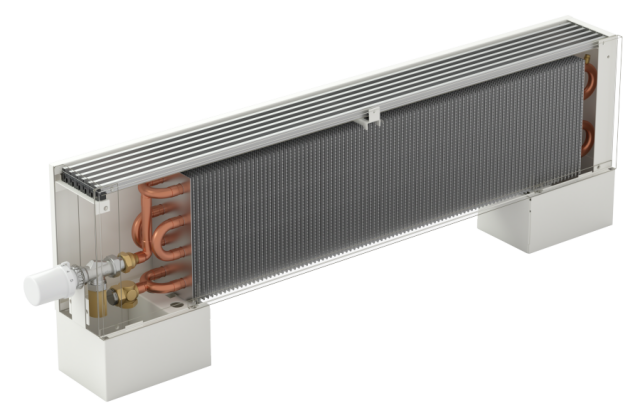

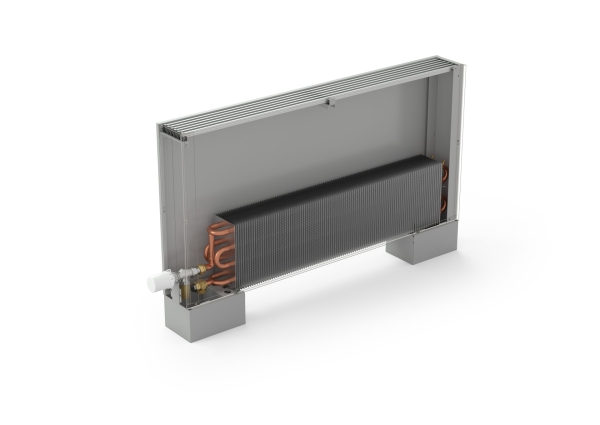

KORALINE Power LKW

grille en aluminium anodisé et échangeur de chaleur double

La série de modèles de convecteurs KORALINE Power LKW est la série de produits la plus vaste. Ce modèle est équipé d’un échangeur de chaleur hautement performant avec une surface double de lamelles formées de manière unique. La structure et les dimensions de l’échangeur garantissent une transmission efficace de la chaleur. Toute la série de modèles atteint donc des puissances thermiques élevées, et ce en gardant tous les éléments design des convecteurs KORALINE. La série des radiateurs KORALINE Power LKW est fabriquée en plaque zinguée et munie d’une grille de qualité en aluminium anodisé argent. Vu leurs puissances maximisées, leurs dimensions compactes et leur design parfait, ces convecteurs sont destinés non seulement au chauffage des maisons familiales, mais aussi des grands bâtiments administratifs et locaux non résidentiels.

Paramètres techniques Demande

Chauffage
Convention naturelle
Efficacité augmentée
Faible consommation d‘énergie

Hauteur [mm]	230, 300, 400, 500, 600, 700, 800 mm
Largeur [mm]	80, 130, 180, 230 mm
Longueur [mm]	600, 700, 800, 900, 1 000, 1 100, 1 200, 1 400, 1 600, 1 800, 2 000, 2 200, 2 400, 2 600, 2 800, 3 000 mm
Puissance [W]	de 220 à 7 400 W
Pression de service max. [MPa]	1,2 MPa
Température de service max. [°C]	90 °C
Température de surface maximale [°C]	40 °C _{selon la température de l'eau d'entrée}
Filet de raccordement	interne G 1/2"
Mode de branchement	inférieur (recommandé), latéral

La température d'entrée en °C

La température de sortie en °C

La température de l'air en °C

ΔT

ΔT = 50 °C		Longueur [mm]																Exposant de température
Largeur [mm]	Hauteur [mm]	600	700	800	900	1000	1100	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000	Exposant de température
80	230	220	274	327	380	433	487	540	647	753	860	966	1073	1179	1286	1392	1499	1,326
130	230	405	516	627	738	848	959	1070	1292	1513	1735	1956	2178	2399	2621	2842	3064	1,388
180	230	588	757	926	1096	1265	1434	1604	1942	2281	2620	2959	3297	3636	3975	4313	4652	1,411
230	230	802	1021	1240	1459	1678	1897	2116	2554	2992	3430	3868	4306	4744	5182	5621	6059	1,430
80	300	236	292	349	406	463	520	577	691	804	918	1032	1146	1259	1373	1487	1601	1,33
130	300	437	557	676	795	915	1034	1154	1393	1631	1870	2109	2348	2587	2826	3065	3303	1,383
180	300	633	815	997	1179	1362	1544	1726	2091	2455	2820	3185	3549	3914	4278	4643	5007	1,406
230	300	865	1101	1338	1574	1810	2046	2283	2755	3228	3701	4173	4646	5119	5591	6064	6536	1,424
80	400	254	316	377	438	500	561	623	745	868	991	1114	1237	1360	1482	1605	1728	1,3353
130	400	470	599	728	856	985	1113	1242	1499	1756	2013	2270	2527	2784	3041	3298	3556	1,3741
180	400	680	876	1072	1268	1464	1660	1856	2247	2639	3031	3423	3815	4207	4599	4990	5382	1,3979
230	400	931	1186	1440	1695	1949	2204	2458	2967	3476	3985	4494	5003	5512	6021	6530	7039	1,4151
80	500	271	337	402	467	533	598	664	795	926	1057	1188	1319	1450	1581	1711	1842	1,3407
130	500	494	630	765	900	1035	1170	1305	1575	1845	2115	2386	2656	2926	3196	3466	3736	1,3407
180	500	714	920	1126	1331	1537	1743	1949	2360	2772	3184	3595	4007	4418	4830	5241	5653	1,39
230	500	979	1247	1514	1782	2049	2317	2585	3120	3655	4190	4725	5260	5795	6330	6865	7400	1,4065
80	600	287	356	425	495	564	633	702	841	979	1118	1256	-	-	-	-	-	1,3462
130	600	512	652	791	931	1071	1211	1351	1630	1910	2190	2469	-	-	-	-	-	1,3573
180	600	739	952	1165	1378	1591	1804	2017	2443	2869	3295	3721	-	-	-	-	-	1,3821
230	600	1014	1291	1568	1845	2122	2399	2676	3230	3784	4338	4892	-	-	-	-	-	1,398
80	700	302	375	447	520	593	666	739	885	1030	1176	1322	-	-	-	-	-	1,3516
130	700	524	667	811	954	1097	1240	1384	1670	1957	2243	2530	-	-	-	-	-	1,3488
180	700	757	976	1194	1412	1630	1848	2067	2503	2940	3376	3813	-	-	-	-	-	1,3742
230	700	1039	1323	1606	1890	2174	2458	2742	3309	3877	4444	5012	-	-	-	-	-	1,3895
80	800	316	393	469	545	622	698	774	927	1080	1233	1385	-	-	-	-	-	1,357
130	800	533	679	824	970	1115	1261	1407	1698	1989	2280	2572	-	-	-	-	-	1,3404
180	800	770	992	1214	1436	1658	1880	2102	2546	2990	3434	3878	-	-	-	-	-	1,3662
230	800	1056	1345	1633	1922	2210	2499	2787	3364	3942	4519	5096	-	-	-	-	-	1,381

MONTAGE DES PLINTHES CHAUFFANTES

Instructions d’installation - mode de montage (s’applique pour tous les modèles)

La première étape consiste à mesurer la zone de perçage et visser au sol ou au mur les supports ou les consoles. La zone de perçage peut être mesurée selon les gabarits de perçage qui font partie de l’emballage. Puis on installe l’échangeur de chaleur sur les supports ou consoles et on effectue son raccordement au système de chauffage. Les échangeurs doivent être purgés. La dernière étape est l’installation de l'habillage avec la grille couvrante et sa fixation aux consoles ou aux supports. La grille est démontable pour un nettoyage et un entretien plus simples pour les plinthes chauffantes Optimal, Power, Safe et Max. Vous trouverez des informations plus détaillées sur chaque type KORALINE dans les manuels de montage. Les plinthes sont livrées à l’état monté hormis les supports et les consoles, la vanne et, le cas échéant, la rallonge, qui sont emballés séparément.

Les plinthes chauffantes KORALINE ne sont pas conçus pour être utilisés comme sièges ou pour supporter des charges. Ces usages peuvent endommager le produit, réduire son efficacité et augmenter le risque d'accident. Pour un chauffage sûr et efficace, il est essentiel de s'assurer que le convecteur reste dégagé et que la grille de recouvrement n'est pas obstruée.

LISTE DES SUPPORTS ET CONSOLES

Les plinthes chauffantes KORALINE sont livrées de manière standard avec des supports pour sol fini. L’utilisation de supports pour sol brut ou une fixation sur le mur à l'aide de consoles sont une autre possibilité d’ancrage.

Supports pour sol fini

inclus dans la livraison standard

À partir d’une longueur de 2000 mm les plinthes chauffantes KORALINE pour une plus grande stabilité sont livrées avec un support central.

Les supports pour sol fini ont pour tous les modèles KORALINE une hauteur de 100 mm et font partie de la livraison standard.

Cache de supports pour sol fini et raccordement

accessoire optionnel

Les caches de supports sont destinées à la couverture des tuyaux de raccordement et des supports d’extrémité pour un sol fini et il est nécessaire de commander 2 unités.


Supports pour sol fini, sans cache	Cache pour prise d’eau et support sur sol fini	installation de la cache

Supports pour sol brut

accessoires optionnels

À partir d’une longueur de 2000 mm il faut utiliser 3 unités pour une meilleure stabilité.

Console pour mur

accessoire optionnel

* lors de la suspension des plinthes chauffantes à un mur la distance entre les murs et le corps est de 25–45 mm

* à partir d’une longueur de 2000 mm il faut utiliser 3 unités pour une meilleure stabilité

Fixation murale

* composantes de la livraison pour les types donnés selon la hauteur

À partir d’une hauteur de 400 mm la fixation murale est incluse avec la commande standard des convecteurs Optimal, Power, Basic et Combi.

Lors de la suspension des plinthes chauffantes à un mur, la distance entre les murs et le corps est de 25 à 45 mm.

Galerie

CODE DE COMMANDE

Exemple de code de commande : LKW-140/23/18-V1SA1-10

Plinthes chauffantes KORALINE Power, longueur 140 cm, hauteur 23 cm, largeur 18 cm, grille en aluminium anodisé argenté, couleur d'habillage blanc RAL 9016.

KORALINE	Convection naturelle	Type Power		Longueur/Hauteur/Largeur (cm)		Type de raccordement	Couleur de l’échangeur	Matériau de la version	Type de grille	Couleur de grille		Code de couleur
L	K	W	-	140/23/18	-	V	1	S	A	1	-	10
						réversible	incolore	acier	aluminium anodisé	argenté		10 RAL 9016 39 le noir RAL 9005 **code RAL Licon 99 autre couleur RAL
