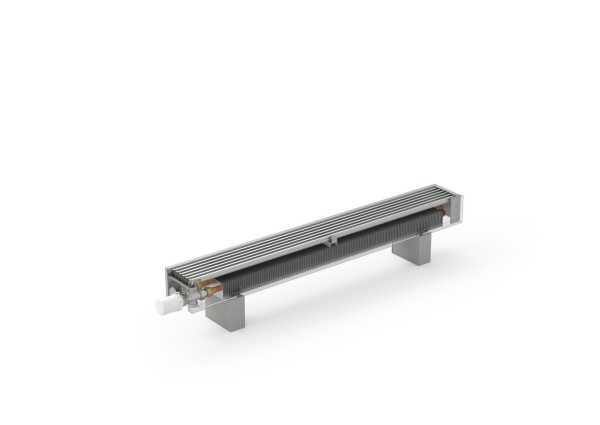

KORALINE Optimal LKO

grille en aluminium anodisé

KORALINE Optimal LKO est la série de modèles la plus populaire de convecteurs à faible température de surface, associant de façon optimale le design et la puissance thermique. La série du modèle KORALINE Optimal LKO est fabriquée en acier galvanisé et munie d’une grille de qualité en aluminium anodisé. Vu le large portefeuille de produits et leur puissance optimale, les convecteurs de cette série sont destinés au chauffage des maisons familiales et des bâtiments résidentiels ou administratifs.

Paramètres techniques Demande

Chauffage
Convention naturelle
Silencieux, efficace, économique
Faible consommation d‘énergie

Hauteur [mm]	90, 150, 230, 300, 400, 500 mm
Largeur [mm]	80, 130, 180, 230 mm
Longueur [mm]	600, 700, 800, 900, 1 000, 1 100, 1 200, 1 400, 1 600, 1 800, 2 000, 2 200, 2 400, 2 600, 2 800, 3 000 mm
Puissance [W]	de 149 à 6 612 W
Pression de service max. [MPa]	1,2 MPa
Température de service max. [°C]	90 °C
Température de surface maximale [°C]	40 °C _{selon la température de l'eau d'entrée}
Filet de raccordement	interne G 1/2"
Mode de branchement	inférieur (recommandé), latéral

La température d'entrée en °C

La température de sortie en °C

La température de l'air en °C

ΔT

ΔT = 50 °C		Longueur [mm]																Exposant de température
Largeur [mm]	Hauteur [mm]	600	700	800	900	1000	1100	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000	Exposant de température
130	90	203	252	301	350	399	448	497	595	693	791	889	987	1084	1182	1280	1378	1,402
180	90	322	397	473	548	624	699	775	926	1077	1228	1379	1530	1681	1832	1983	2134	1,388
230	90	454	563	673	783	892	1002	1112	1331	1550	1769	1988	2208	2427	2646	2865	3085	1,375
80	150	149	185	221	257	293	329	365	437	509	581	653	725	797	869	941	1013	1,45
130	150	264	336	409	481	553	625	697	842	986	1130	1275	1419	1564	1708	1852	1997	1,390
180	150	471	584	698	812	925	1039	1153	1380	1607	1834	2062	2289	2516	2744	2971	3198	1,420
230	150	579	737	895	1053	1211	1369	1527	1843	2159	2475	2791	3108	3424	3740	4056	4372	1,430
80	230	208	258	308	358	408	459	509	609	709	810	910	1010	1111	1211	1311	1412	1,45
130	230	295	375	456	536	617	698	778	939	1100	1261	1422	1584	1745	1906	2067	2228	1,396
180	230	555	689	823	957	1091	1225	1359	1627	1895	2164	2432	2700	2968	3236	3504	3772	1,412
230	230	683	869	1056	1242	1429	1615	1802	2175	2548	2921	3294	3667	4040	4413	4786	5159	1,422
80	300	223	277	331	385	439	493	547	654	762	870	978	1086	1194	1301	1409	1517	1,43
130	300	317	404	491	578	664	751	838	1011	1185	1358	1532	1705	1878	2052	2225	2399	1,401
180	300	610	757	904	1051	1198	1346	1493	1787	2082	2376	2671	2965	3160	3554	3849	4143	1,404
230	300	750	955	1160	1365	1570	1775	1980	2390	2800	3210	3620	4030	4440	4850	5260	5670	1,414
80	400	243	302	360	419	477	536	595	712	829	947	1064	1181	1299	1416	1533	1651	1,4367
130	400	346	441	535	630	725	819	914	1103	1292	1481	1670	1860	2049	2238	2427	2616	1,4081
180	400	668	829	990	1151	1313	1474	1635	1958	2280	2603	2925	3248	3571	3893	4216	4538	1,3927
230	400	822	1047	1272	1497	1721	1946	2171	2620	3069	3519	3968	4418	4867	5317	5766	6215	1,4031
80	500	261	324	387	450	513	576	639	765	891	1017	1143	1269	1395	1521	1647	1773	1,4436
130	500	373	474	576	678	780	882	984	1187	1391	1594	1798	2002	2205	2409	2613	2816	1,4153
180	500	710	881	1052	1224	1395	1567	1738	2081	2424	2766	3109	3452	3795	4138	4481	4823	1,3816
230	500	875	1114	1353	1592	1831	2070	2309	2787	3265	3743	4221	4699	5177	5655	6133	6612	1,3923

MONTAGE DES PLINTHES CHAUFFANTES

Instructions d’installation - mode de montage (s’applique pour tous les modèles)

La première étape consiste à mesurer la zone de perçage et visser au sol ou au mur les supports ou les consoles. La zone de perçage peut être mesurée selon les gabarits de perçage qui font partie de l’emballage. Puis on installe l’échangeur de chaleur sur les supports ou consoles et on effectue son raccordement au système de chauffage. Les échangeurs doivent être purgés. La dernière étape est l’installation de l'habillage avec la grille couvrante et sa fixation aux consoles ou aux supports. La grille est démontable pour un nettoyage et un entretien plus simples pour les plinthes chauffantes Optimal, Power, Safe et Max. Vous trouverez des informations plus détaillées sur chaque type KORALINE dans les manuels de montage. Les plinthes sont livrées à l’état monté hormis les supports et les consoles, la vanne et, le cas échéant, la rallonge, qui sont emballés séparément.

Les plinthes chauffantes KORALINE ne sont pas conçus pour être utilisés comme sièges ou pour supporter des charges. Ces usages peuvent endommager le produit, réduire son efficacité et augmenter le risque d'accident. Pour un chauffage sûr et efficace, il est essentiel de s'assurer que le convecteur reste dégagé et que la grille de recouvrement n'est pas obstruée.

LISTE DES SUPPORTS ET CONSOLES

Les plinthes chauffantes KORALINE sont livrées de manière standard avec des supports pour sol fini. L’utilisation de supports pour sol brut ou une fixation sur le mur à l'aide de consoles sont une autre possibilité d’ancrage.

Supports pour sol fini

inclus dans la livraison standard

à partir d’une longueur de 2000 mm les plinthes chauffantes KORALINE pour une plus grande stabilité sont livrées avec un support central

Les supports pour sol fini ont pour tous les modèles KORALINE une hauteur de 100 mm et font partie de la livraison standard.

Cache de supports pour sol fini et raccordement

accessoire optionnel

Les caches de supports sont destinées à la couverture des tuyaux raccordement et des supports d’extrémité pour un sol fini et il est nécessaire de commander 2 unités.


Supports pour sol fini, sans cache	Cache pour prise d’eau et support sur sol fini	installation de la cache

Supports pour sol brut

accessoires optionnels

À partir d’une longueur de 2000 mm il faut utiliser 3 unités pour une meilleure stabilité.

Console pour mur

accessoire optionnel

* lors de la suspension des plinthes chauffantes à un mur la distance entre les murs et le corps est de 25–45 mm

* à partir d’une longueur de 2000 mm il faut utiliser 3 unités pour une meilleure stabilité

Fixation murale

* composantes de la livraison pour les types donnés selon la hauteur

À partir d’une hauteur de 400 mm la fixation murale est incluse avec les convecteurs Optimal, Power, Basic et Combi.

Lors de la suspension des plinthes chauffantes à un mur la distance entre les murs et le corps est de 25–45 mm.

Galerie

CODE DE COMMANDE

Exemple de code de commande : LKO-140/23/18-V1SA1-10

Plinthe chauffante KORALINE Optimal, longueur 140 cm, hauteur 23 cm, largeur 18 cm, grille en aluminium anodisé argenté, couleur d'habillage blanc RAL 9016.

KORALINE	Convection naturelle	Optimal		Longueur/Hauteur/Largeur (cm)		Type de raccordement	Couleur de l’échangeur	Matériau de la version	Type de grille	Couleur de grille		Code de couleur
L	K	O	-	140/23/18	-	V	1	S	A	1	-	10
						réversible	incolore	acier	aluminium anodisé	argenté		10 RAL 9016 39 le noir RAL 9005 **code RAL Licon 99 autre couleur RAL

KORALINE

Convection
naturelle

Optimal

Longueur/Hauteur/Largeur (cm)

Type de
raccordement

Couleur
de l’échangeur

Matériau de
la version

Type
de grille

Couleur
de grille

Code de couleur

140/23/18

réversible

incolore

acier

aluminium
anodisé

argenté

10 RAL 9016
39 le noir RAL 9005
**code RAL Licon
99 autre couleur RAL
