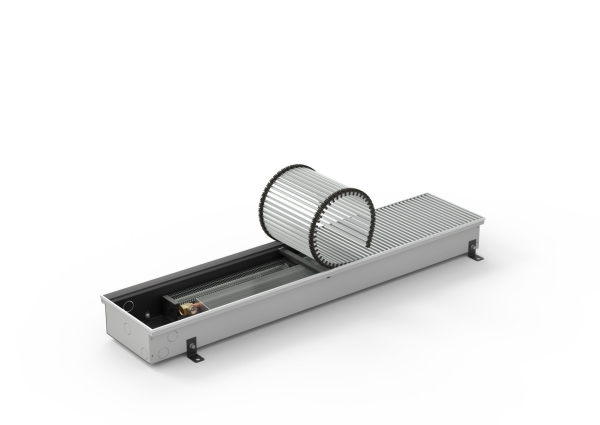

KORAFLEX Optimal-V FVO

plus large gamme

KORAFLEX Optimal-V FVO est notre plus large gamme de modèles de caniveaux chauffants à convection forcée destinés au chauffage. Les caniveaux chauffants Optimal-V peuvent être recouverts de grilles et cadres de recouvrement choisis parmi une large gamme. Ils sont caractérisés par un fonctionnement silencieux et peuvent être raccordés au système BMS (Building Management System).

Version Economic – caisson galvanisé peint en noir, échangeur de chaleur sans traitement de finition
Version Exclusive – caisson galvanisé peint en noir, échangeur de chaleur peint en noir
heat pump

Paramètres techniques Demande
FVO KORAFLEX
  • Chauffage
  • Convection forcée
  • Faible consommation d‘énergie
  • Heat pump synergy
Version Economic caisson galvanisé peint en noir, échangeur de chaleur sans traitement de finition
Version Exclusive caisson galvanisé peint en noir, échangeur de chaleur peint en noir (RAL9005)
Profondeur [mm] 70, (80*), 90, 110, 130 mm
Largeur [mm] (160*), 200, 260, 320, 400 mm

* La largeur de 160 mm n'est disponible qu'avec une profondeur de 80 mm
Longueur [mm] 800 à 3 000 mm (par 200 mm)
Puissance thermique [W] de 54 à 16 763 W
Surpression maximale admissible [MPa] 1,2 MPa
Température maximale admissible [°C] 90 °C
Raccord à filetage interne G 1/2"
Degré de protection IP 20
Grilles de recouvrement recommendées Optimal PM

info
Grille de recouvrement Cross – solution sur mesure – la modification du caisson nécessaire.
La grille doit être commandée avec le caniveau chauffant. Il est équipé du cadre Cross
En cas d’exigence d'équiper le caniveau chauffant avec ventilateur d'une grille de recouvrement linéaire,
une consultation et une éventuelle modification technique du caisson du caniveau chauffant sont nécessaires.
La grille de recouvrement linéaire doit être commandée avec le caniveau chauffant.

Puissances thermiques [W] pour t1/t2/ti / EN 16430.
Le refroidissement n’est possible que dans la zone de température non condensante, c’est-à-dire au-dessus de la température de point de rosée. Le convecteur n’a pas de système d’écoulement de condensat incorporé.

Les dimensions sont indiquées en mm et incluent le cadre en U.

KORAFLEX Optimal-V FVO / Profondeur 70 / Largeur 200

Production de chaleur

Profondeur 70 / Largeur 200
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Profondeur 70 / Largeur 260
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Profondeur 70 / Largeur 320
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 1 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 1 20,1 28,1
1200 2 2 28,3 36,3
1200 3 3 31,0 39,0
1400 0 0 - -
1400 1 1 20,8 28,8
1400 2 2 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 1 21,2 29,2
1600 2 2 29,5 37,5
1600 3 4 32,4 40,4
1800 0 0 - -
1800 1 1 22,0 30,0
1800 2 2 30,1 38,1
1800 3 4 32,9 40,9
2000 0 0 - -
2000 1 1 21,9 29,9
2000 2 3 30,5 38,5
2000 3 6 33,5 41,5
2200 0 0 - -
2200 1 2 22,2 30,2
2200 2 4 30,9 38,9
2200 3 6 34,0 42,0
2400 0 0 - -
2400 1 2 22,4 30,4
2400 2 4 31,3 39,3
2400 3 7 34,5 42,5
2600 0 0 - -
2600 1 2 22,7 30,7
2600 2 4 31,6 39,6
2600 3 8 34,9 42,9
2800 0 0 - -
2800 1 2 22,7 30,7
2800 2 5 31,9 39,9
2800 3 9 35,3 43,3
3000 0 0 - -
3000 1 2 23,1 31,1
3000 2 5 32,2 40,2
3000 3 9 35,6 43,6
Profondeur 80 / Largeur 160
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 2 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 2 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 2 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 3 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 3 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 3 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 4 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 3 28,5 36,5
2400 3 5 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 3 28,9 36,9
2600 3 5 37,4 45,4
2800 0 0 - -
2800 1 2 18,5 26,5
2800 2 4 29,6 37,6
2800 3 6 37,8 45,8
3000 0 0 - -
3000 1 2 19,4 27,4
3000 2 4 29,5 37,5
3000 3 6 38,0 46,0
Profondeur 90 / Largeur 200
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Profondeur 90 / Largeur 260
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Profondeur 90 / Largeur 320
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 4 31,5 39,5
1600 3 5 34,0 42,0
1800 0 0 - -
1800 1 2 24,6 32,6
1800 2 5 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 5 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 5 32,4 40,4
2200 3 8 35,0 43,0
2400 0 0 - -
2400 1 3 25,3 33,3
2400 2 7 32,7 40,7
2400 3 9 35,2 43,2
2600 0 0 - -
2600 1 3 25,4 33,4
2600 2 8 33,0 41,0
2600 3 11 35,4 43,4
2800 0 0 - -
2800 1 4 24,6 32,6
2800 2 8 33,4 41,4
2800 3 11 35,6 43,6
3000 0 0 - -
3000 1 5 25,7 33,7
3000 2 11 33,4 41,4
3000 3 15 35,9 43,9
Profondeur 90 / Largeur 400
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 21,7 29,7
800 2 2 27,5 35,5
800 3 2 30,2 38,2
1000 0 0 - -
1000 1 2 22,0 30,0
1000 2 3 28,2 36,2
1000 3 3 30,8 38,8
1200 0 0 - -
1200 1 2 22,3 30,3
1200 2 3 28,8 36,8
1200 3 4 31,2 39,2
1400 0 0 - -
1400 1 2 22,5 30,5
1400 2 3 29,3 37,3
1400 3 4 31,8 39,8
1600 0 0 - -
1600 1 2 22,7 30,7
1600 2 3 29,7 37,7
1600 3 4 32,2 40,2
1800 0 0 - -
1800 1 2 22,9 30,9
1800 2 5 30,0 38,0
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 23,0 31,0
2000 2 5 30,4 38,4
2000 3 7 32,9 40,9
2200 0 0 - -
2200 1 3 23,1 31,1
2200 2 5 30,7 38,7
2200 3 7 33,2 41,2
2400 0 0 - -
2400 1 4 23,3 31,3
2400 2 6 30,9 38,9
2400 3 8 33,4 41,4
2600 0 0 - -
2600 1 4 23,4 31,4
2600 2 8 31,2 39,2
2600 3 11 33,6 41,6
2800 0 0 - -
2800 1 4 23,5 31,5
2800 2 9 31,4 39,4
2800 3 12 33,7 41,7
3000 0 0 - -
3000 1 4 23,6 31,6
3000 2 10 31,6 39,6
3000 3 14 34,1 42,1
Profondeur 110 / Largeur 200
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 4 30,1 38,1
1800 3 5 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 6 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 6 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 6 31,3 39,3
2400 3 8 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 7 31,6 39,6
2600 3 9 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 7 31,9 39,9
2800 3 9 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 8 32,2 40,2
3000 3 11 35,6 43,6
Profondeur 110 / Largeur 260
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 6 32,4 40,4
1800 0 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 8 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 8 33,5 41,5
2200 0 0 - -
2200 1 4 22,2 30,2
2200 2 6 30,9 38,9
2200 3 8 34,0 42,0
2400 0 0 - -
2400 1 4 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 9 31,6 39,6
2600 3 13 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 10 31,9 39,9
2800 3 14 35,3 43,3
3000 0 0 - -
3000 1 5 23,1 31,1
3000 2 12 32,2 40,2
3000 3 17 35,6 43,6
Profondeur 110 / Largeur 320
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 5 31,5 39,5
1600 3 7 34,0 42,0
1800 0 0 - -
1800 1 3 24,6 32,6
1800 2 6 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 6 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 6 32,4 40,4
2200 3 7 35,0 43,0
2400 0 0 - -
2400 1 4 25,3 33,3
2400 2 8 32,7 40,7
2400 3 10 35,2 43,2
2600 0 0 - -
2600 1 5 25,4 33,4
2600 2 10 33,0 41,0
2600 3 14 35,4 43,4
2800 0 0 - -
2800 1 5 24,6 32,6
2800 2 12 33,4 41,4
2800 3 16 35,6 43,6
3000 0 0 - -
3000 1 6 25,7 33,7
3000 2 14 33,4 41,4
3000 3 19 35,9 43,9
Profondeur 110 / Largeur 400
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 5 31,5 39,5
1600 3 7 34,0 42,0
1800 0 0 - -
1800 1 3 24,6 32,6
1800 2 6 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 6 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 6 32,4 40,4
2200 3 7 35,0 43,0
2400 0 0 - -
2400 1 4 25,3 33,3
2400 2 8 32,7 40,7
2400 3 10 35,2 43,2
2600 0 0 - -
2600 1 5 25,4 33,4
2600 2 10 33,0 41,0
2600 3 14 35,4 43,4
2800 0 0 - -
2800 1 5 24,6 32,6
2800 2 12 33,4 41,4
2800 3 16 35,6 43,6
3000 0 0 - -
3000 1 6 25,7 33,7
3000 2 14 33,4 41,4
3000 3 19 35,9 43,9
Profondeur 130 / Largeur 260
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 1 21,2 29,2
1600 2 2 29,5 37,5
1600 3 4 32,4 40,4
1800 0 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 9 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 9 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 6 30,9 38,9
2200 3 9 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 5 22,7 30,7
2600 2 11 31,6 39,6
2600 3 13 34,9 42,9
2800 0 0 - -
2800 1 5 22,7 30,7
2800 2 11 31,9 39,9
2800 3 14 35,3 43,3
3000 0 0 - -
3000 1 6 23,1 31,1
3000 2 13 32,2 40,2
3000 3 17 35,6 43,6
Profondeur 130 / Largeur 320
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 2 23,6 31,6
800 2 3 31,1 39,1
800 3 5 41,3 49,3
1000 0 0 - -
1000 1 2 24,3 32,3
1000 2 4 32,3 40,3
1000 3 7 42,5 50,5
1200 0 0 - -
1200 1 2 25,0 33,0
1200 2 4 33,4 41,4
1200 3 8 43,4 51,4
1400 0 0 - -
1400 1 3 25,5 33,5
1400 2 5 34,1 42,1
1400 3 12 44,2 52,2
1600 0 0 - -
1600 1 3 26,0 34,0
1600 2 5 34,8 42,8
1600 3 14 44,9 52,9
1800 0 0 - -
1800 1 4 26,4 34,4
1800 2 8 35,1 43,1
1800 3 17 45,5 53,5
2000 0 0 - -
2000 1 4 26,8 34,8
2000 2 8 36,0 44,0
2000 3 17 46,1 54,1
2200 0 0 - -
2200 1 4 27,1 35,1
2200 2 9 36,5 44,5
2200 3 20 46,5 54,5
2400 0 0 - -
2400 1 5 27,4 35,4
2400 2 9 36,9 44,9
2400 3 22 47,0 55,0
2600 0 0 - -
2600 1 5 27,7 35,7
2600 2 10 37,4 45,4
2600 3 23 47,4 55,4
2800 0 0 - -
2800 1 5 28,0 36,0
2800 2 10 37,9 45,9
2800 3 28 47,8 55,8
3000 0 0 - -
3000 1 5 28,2 36,2
3000 2 10 38,1 46,1
3000 3 28 48,2 56,2
Profondeur 130 / Largeur 400
Longueur [mm] Degré de rotation Production de chaleur Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 0 - -
800 1 2 23,6 31,6
800 2 3 31,1 39,1
800 3 5 41,3 49,3
1000 0 0 - -
1000 1 2 24,3 32,3
1000 2 4 32,3 40,3
1000 3 7 42,5 50,5
1200 0 0 - -
1200 1 2 25,0 33,0
1200 2 4 33,4 41,4
1200 3 8 43,4 51,4
1400 0 0 - -
1400 1 3 25,5 33,5
1400 2 5 34,1 42,1
1400 3 12 44,2 52,2
1600 0 0 - -
1600 1 3 26,0 34,0
1600 2 5 34,8 42,8
1600 3 14 44,9 52,9
1800 0 0 - -
1800 1 4 26,4 34,4
1800 2 8 35,1 43,1
1800 3 17 45,5 53,5
2000 0 0 - -
2000 1 4 26,8 34,8
2000 2 8 36,0 44,0
2000 3 17 46,1 54,1
2200 0 0 - -
2200 1 4 27,1 35,1
2200 2 9 36,5 44,5
2200 3 20 46,5 54,5
2400 0 0 - -
2400 1 5 27,4 35,4
2400 2 9 36,9 44,9
2400 3 22 47,0 55,0
2600 0 0 - -
2600 1 5 27,7 35,7
2600 2 10 37,4 45,4
2600 3 23 47,4 55,4
2800 0 0 - -
2800 1 5 28,0 36,0
2800 2 10 37,9 45,9
2800 3 28 47,8 55,8
3000 0 0 - -
3000 1 5 28,2 36,2
3000 2 10 38,1 46,1
3000 3 28 48,2 56,2

Performances de refroidissement

Profondeur 70 / Largeur 200
Longueur [mm] Degré de rotation Performances de refroidissement Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 - 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 - 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 - 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 - 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 - 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 - 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 - 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 - 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 - 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 - 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 - 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 - 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Profondeur 70 / Largeur 260
Longueur [mm] Degré de rotation Performances de refroidissement Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 - 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 - 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 - 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 - 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 - 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 - 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 - 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 - 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 - 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 - 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 - 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 - 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Profondeur 90 / Largeur 200
Longueur [mm] Degré de rotation Performances de refroidissement Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Profondeur 90 / Largeur 260
Longueur [mm] Degré de rotation Performances de refroidissement Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Profondeur 110 / Largeur 200
Longueur [mm] Degré de rotation Performances de refroidissement Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 4 30,1 38,1
1800 3 5 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 6 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 6 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 6 31,3 39,3
2400 3 8 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 7 31,6 39,6
2600 3 9 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 7 31,9 39,9
2800 3 9 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 8 32,2 40,2
3000 3 11 35,6 43,6
Profondeur 110 / Largeur 260
Longueur [mm] Degré de rotation Performances de refroidissement Alimentation 24 V DC Pression acoustique [dB(A)] Performances acoustiques [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 6 32,4 40,4
1800 0 - 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 8 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 8 33,5 41,5
2200 0 - 0 - -
2200 1 4 22,2 30,2
2200 2 6 30,9 38,9
2200 3 8 34,0 42,0
2400 0 - 0 - -
2400 1 4 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 9 31,6 39,6
2600 3 13 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 10 31,9 39,9
2800 3 14 35,3 43,3
3000 0 - 0 - -
3000 1 5 23,1 31,1
3000 2 12 32,2 40,2
3000 3 17 35,6 43,6
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Contenu de la livraison standard
  • caisson en acier galvanisé, peint en noir RAL 9005
  • Economic – échangeur de chaleur Al/Cu sans traitement de finition avec vanne de purge
  • Exclusive – échangeur de chaleur Al/Cu peint en noir avec vanne de purge de couleur noire RAL 9005
  • cadre de recouvrement U en aluminium – argent anodisé
  • plaques de protection de raccordement
  • ensemble de ventilateurs EC à basse consommation 24 V DC
  • bornier de raccordement pour 24 V DC et régulateur (FCR BOX)
  • vis de réglage et 4 ancres de fixation
  • entretoises pour installation et bétonnage
  • plaque de protection en contre-plaqué protégeant le caniveau chauffant contre les saletés
  • emballage résistant et notice de montage







COMPOSITION DU CANIVEAU CHAUFFANT

FV složení konvektoru
Accessoires en option
  • grille de recouvrement de votre choix
  • grille de recouvrement Cross – solution sur mesure – commande nécessaire avec le caniveau chauffant
  • cadre de recouvrement en U en aluminium avec finition anodisée bronze clair/foncé ou avec traitement de finition selon le nuancier RAL
  • cadre de recouvrement en F en aluminium avec finition argent anodisé, bronze clair/foncé ou avec traitement de finition selon le nuancier RAL
  • té de réglage, vanne thermostatique, vanne thermostatique axiale
  • coude en laiton ½" × ½" 90° pour raccordement plus facile
  • Tuyau flexible en inox
  • Source de tension continue  60 W, 100 W, 150 W, 240 W a 480 W
  • Actionneur thermoélectrique TEP 24
  • R-Box
  • Thermostat d’ambiance manuel SIEMENS RAB 21-DC
  • Thermostat électronique spatial à écran tactile LED HY607LIC
  • Thermostat électronique d’ambiance avec écran LCD SIEMENS RDG 260T, 260KN
  • Capteur de température ambiante QAA32
  • film insonorisant
  • pieds supports pour faux plancher
  • plaque de protection OSB extra rigide à des fins de montage





1 caisson en acier galvanisé, peint en noir RAL 9005

2grille de recouvrement au choix

3 cadre au choix

4 Al/Cu échangeur de chaleur

5 ancres de fixation

6 vis de réglage

7 plaques de protection latérales

8 entretoise pour installation et bétonnage

9 ventilateur EC 24 V

10 régulateur (FCR BOX)

11 presse-étoupe

TYPES DE CADRES

                                                    Standard – cadre en U                      En option – cadre en F                        En option – cadre pour la grille Cross (sur demande)

Optimal - rámečky

Grilles de recouvrement recommandées
Enroulable aluminium anodisé argent

fk_mrizka_AL_stribrna
Linéaire aluminium anodisé argent

fk_mrizka_AL_stříbrná_podélná
Enroulable aluminium anodisé bronze foncé

fk_mrizka_AL_tmavý bronz
Linéaire aluminium anodisé bronze foncé

fk_mrizka_AL_tmavý bronz_podélná
Enroulable aluminium anodisé bronze clair

fk_mrizka_AL_světlý bronz
Linéaire aluminium anodisé bronze clair

fk_mrizka_AL_světlý_bronz_podélná
Enroulable aluminium anodisé noir

Koraflex-PM-pricna-matny-cerny-elox
Linéaire aluminium anodisé noir

Koraflex-PM-podelna-matny-cerny-elox
Enroulable acier RAL 9006

fk_mrizka_podelna_ocel
Linéaire acier RAL 9006

PM_mrizka_podélná_ocel_1
Enroulable inox

fk_mrizka_podelna_nerez_ral
Linéaire inox

PM_mrizka_podélná_nerez_1
Enroulable bois natur. / verni hêtre

fk_mrizka_drevo_buk
Enroulable bois natur. / verni chêne

fk_mrizka_drevo_dub
Enroulable bois natur. / verni acajou

fk_mrizka_drevo_mahagon
Cross acier RAL 9006

Cross_2
KORAFLEX Optimal-V FVO
FR_FVO_product range
Profondeur 70 mm / Largeur 200 mm
FV - h70,s200 - rozmery - 1 FV - h70,s200 - rozmery - 2 FV - h70,s200 - rozmery - 3 připojení 70_200
Profondeur 70 mm / Largeur 260 mm
FV - h70,s260 - rozmery - 1 FV - h70,s260 - rozmery - 2 FV - h70,s260 - rozmery - 3 připojení 70_260
Profondeur 70 mm / Largeur 320 mm
FV - h70,s320 - rozmery - 1 FV - h70,s320 - rozmery - 2 FV - h70,s320 - rozmery - 3 připojení 70_320
Profondeur 80 mm / Largeur 160 mm
FV - h80,s160 - rozmery - 1 FV - h80,s160 - rozmery - 2 FV - h80,s160 - rozmery - 3 připojení 80_160
Profondeur 90 mm / Largeur 200 mm
FV - h90,s200 - rozmery - 1 FV - h90,s200 - rozmery - 2 FV - h90,s200 - rozmery - 3 připojení 90_200
Profondeur 90 mm / Largeur 260 mm
FV - h90,s260 - rozmery - 1 FV - h90,s260 - rozmery - 2 FV - h90,s260 - rozmery - 3 připojení 90_260
Profondeur 90 mm / Largeur 320 mm
FV - h90,s320 - rozmery - 1 FV - h90,s320 - rozmery - 2 FV - h90,s320 - rozmery - 3 připojení 90_320
Profondeur 90 mm / Largeur 400 mm
FV - h90,s400 - rozmery - 1 FV - h90,s400 - rozmery - 2 FV - h90,s400 - rozmery - 3 připojení 90_400
Profondeur 110 mm / Largeur 200 mm
FV - h110,s200 - rozmery - 1 FV - h110,s200 - rozmery - 2 FV - h110,s200 - rozmery - 3 připojení 110_200
Profondeur 110 mm / Largeur 260 mm
FV - h110,s260 - rozmery - 1 FV - h110,s260 - rozmery - 2 FV - h110,s260 - rozmery - 3 připojení 110_260
Profondeur 110 mm / Largeur 320 mm
FV - h110,s320 - rozmery - 1 FV - h110,s320 - rozmery FV - h110,s320 - rozmery - 3 připojení 110_320
Profondeur 110 mm / Largeur 400 mm
FV - h110,s400 - rozmery - 1 FV - h110,s400 - rozmery - 2 FV - h110,s400 - rozmery - 3 připojení 110_400
Profondeur 130 mm / Largeur 260 mm
FV - h130,s260 - rozmery - 1 FV - h130,s260 - rozmery - 2 FV - h130,s260 - rozmery - 3 připojení 130_260
Profondeur 130 mm / Largeur 320 mm
FV - h130,s320 - rozmery - 1 FV - h130,s320 - rozmery - 2 FV - h130,s320 - rozmery - 3 připojení 130_320
Profondeur 130 mm / Largeur 400 mm
FV - h130,s400 - rozmery - 1 FV - h130,s400 - rozmery - 2 FV - h130,s400 - rozmery - 3 připojení 130_400
MONTAGE DES CANIVEAUX CHAUFFANTS FV
Conseils de montage

Pour assurer le bon fonctionnement du caniveau chauffant, il est nécessaire de respecter plusieurs règles générales.

  • Un caniveau chauffant bien installé doit être placé horizontalement avec l’échangeur de chaleur du côté de la fenêtre. Le bord supérieur du caisson du caniveau chauffant doit être droit (pas déformé ni courbé) pour que le bon fonctionnement de la grille de recouvrement soit garanti.
  • La distance recommandée d’installation de caniveau chauffant par rapport aux murs/fenêtres est de 100 mm.
  • Nous recommandons d’effectuer le raccordement au système de chauffage à l’aide d’un té de réglage et d’une vanne thermostatique. Le raccordement à l’échangeur est effectué à l’aide d’un filetage intérieur G ½. Après le raccordement au système de chauffage, purgez et effectuez un contrôle de la pression.
  • Lors du bétonnage, le caniveau chauffant doit être placé à l’horizontale à l’aide des vis de réglage et fixé dans le sol à l’aide des ancres de fixation qui empêchent le déplacement du caniveau chauffant lorsque le béton est coulé.
  • Les ancrages de fixation augmentent la largeur d'installation du dessus du caniveau chauffant de chaque côté de 42 mm.
  • Lors du coulage du béton, il est également possible d'excercer une pression vers le bas sur le caniveau chauffant.
  • Lors du bétonnage, il est très important d'étaler le caniveau chauffant pour éviter les flexions longitudinales. À cet effet, les entretoises sont installés dans le caniveau chauffant. Ces entretoises peuvent être facilement retirées après le bétonnage.
  • Lors du coulage du béton ou de l’anhydride, il est nécessaire de bien sceller toutes les pénétrations dans le caniveau chauffant, afin qu'elles ne soient pas coulées par le matériau de construction. Nous conseillons également d’isoler le caisson du caniveau chauffant contre l’humidité. La version standard du caniveau chauffant n’est pas autoportante.
  • Si vous ne coulez pas du béton, nous recommendons d’utiliser une des solutions d’encastrement dans un faux plancher.
  • Nous conseillons d’effectuer l’isolation thermique (par exemple avec du polystyrène) du caniveau chauffant le long de l’échangeur sur le côté extérieur du caisson pour éviter les déperditions thermiques vers le sol.
  • Pour un caniveau chauffant avec ventilateur, nous conseillons de procéder à la fixation et à l’isolation sonore en scellant les côtés et le dessous du caniveau à l’aide de béton liquide.
  • Pour empêcher l’encrassement de l’intérieur du caniveau chauffant, nous recommandons de laisser en place la plaque de protection pendant toutes la durée des travaux d’installation. Pour assurer le bon fonctionnement du caniveau chauffant, il est nécessaire de resrespecter plusieurs règles générales. Protéger le caniveau chauffant des saletés pendant le montage. Une plaque OSB extra rigide à des fins de montage peut être commandée parmi les accessoires en option.
  • Les ventilateurs sont fixés au caisson du convecteur à l’aide d’aimants. En cas de finitions inoxydables, les ventilateurs sont fixées à l’aide de Velcro. Ce système permet d’éviter la dégradation ou le salissement des ventilateurs lorsqu’ils sont retirés du convecteur lors du montage. Il est également possible de les retirer pour les nettoyer dans le cadre du fonctionnement normal. À l’exception de la gamme Pool, dans tous les modèles des gammes, les ventilateurs sont installés de sorte que le flux d'air soit dirigé directement vers la fenêtre.
  • Le projet d’installation électrique doit être réalisé par une personne disposant de l’expertise requise et doit être conforme aux normes requises.
  • Le montage et l’entretien de l’installation électrique doivent être réalisées par une personne disposant des connaissances et de la qualification électrotechnique requise.
  • Avant la mise en service, il est nécessaire de procéder à la révision initiale du matériel électrique selon les normes en vigueur correspondantes.

Montáž FV

1 caniveau chauffant avec ventilateur, 2 échangeur de chaleur, 3 ventilateur, 4 grille de recouvrement, 5 cadre de recouvrement F, 6 ancres de fixation, 7 vis de réglage, 8 fenêtre, 9 sol propre, 10 coulis, 11 joint de dilatation, 12 isolation, 13 béton, 14 sol brut

infoLa commande des pieds supports est nécessaire ensemble avec la commande du caniveau chauffant en
raison des modifications de conception du caisson. Certains types des pieds supports pour faux plancher font déjà partie intégrée du caniveau chauffant.
Pour les caniveaux chauffants non intégrés ou disposant d'un espace creux sous le fond du caniveau, nous recommandons l’utilisation d’un film insonorisant


POSSIBILITÉS D’ENCASTREMENT DANS UN FAUX PLANCHER

Les pieds supports pour le montage de caniveaux chauffants dans un faux plancher constituent une solution efficace et stable. Ces pieds supports sont faits en acier sans traitement de finition et ils sont adaptés aux faux planchers d’une profondeur de 500 mm maximum. Ces supports pour faux plancher sont adaptés aux versions Optimal-V, Energy, F2V et F4V. Pour KORAFLEX Pool-V FVP, pour des raisons de conception, l’installation des pieds supports dans le faux plancher n’est pas conseillée


FV - Zdvojene podlahy - stojanky SZP-03

Pied support pour faux plancher bas SZP-03
Le caniveau chauffant est doté de renforcements et de vis de réglage qui équilibrent le caniveau chauffant à la hauteur désirée. Pour éviter les glissements, il est nécessaire de fixer les vis au sol. Les renforcements ne font pas partie du caniveau en standard, et ils ne peuvent pas être montés ultérieurement. Ces vis permettent de définir la hauteur maximale, qui est de 30 mm maximum plus élevée que la hauteur du caniveau chauffant lui-même. Nous les recommandons pour une profondeur de faux plancher supérieure de 30 mm max. à la hauteur  du caniveau chauffant.


FV - Zdvojene podlahy - stojanky SZP-10

Pied support pour faux plancher moyennement haut SZP-10
Il s’agit d’une solution individuelle pour tout projet impliquant un faux plancher moyennement haut. Il s’agit d’une version renforcée des supports pour faux plancher profond et équipée d’un support au fond du caniveau. Leur réalisation technique est convenue sur la base des exigences du client. Nous les recommandons pour une profondeur de faux plancher supérieure de 100 mm max. à la hauteur du caniveau chauffant.




FV - Zdvojene podlahy - stojanky SZP-30
Pied support pour faux plancher à hauteur élevée SZP-30
Solution individuelle pour faux plancher à hauteur élevée. Il s’agit d’une version renforcée des supports pour faux plancher, équipée de deux supports au fond du caniveau. Leur réalisation technique est convenue sur la base des exigences du client. Nous les recommandons pour une profondeur de faux plancher qui est supérieure de 30 mm max. à la hauteur de construction du caniveau chauffant.







RACCORDEMENT DES CANIVEAUX CHAUFFANTS

Raccordement FVTypes de caissons selon l’emplacement des arrivées d’eau et des abaissements des bords pour raccordement en série

L'abaissement des bords des caissons des caniveaux chauffants est utilisé lorsqu'une connexion visible des caniveax chauffants n'est pas souhaitée (série des caniveaux chauffants sans interruption autour du périmètre de la pièce, par exemple dans les bâtiments administratifs, les restaurants, les hôtels, etc.). Lors de la commande de la grille de recouvrement, il est nécessaire de préciser dans le code de commande qu’il s’agit d’une grille de recouvrement qui sera utilisée pour un caniveau avec le bord abaissé.






NOMBRE DE VENTILATEURS DANS LE CANIVEAU CHAUFFANT

NIVEAU SONORE - Acoustique FV

FV - Quantité de ventilateurs



Galerie

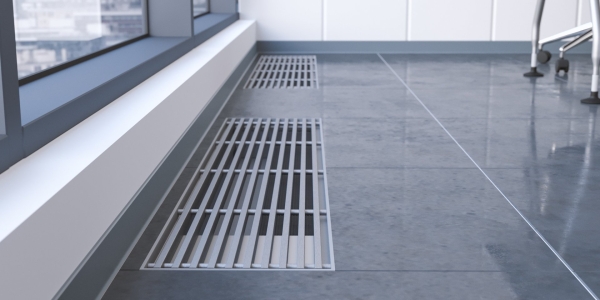

interier 01 02 (1)
interier 01 02 (1)

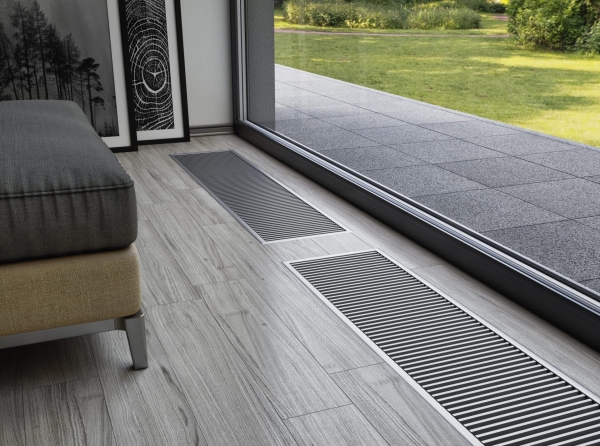

interier 07 01 V (1)
interier 07 01 V (1)

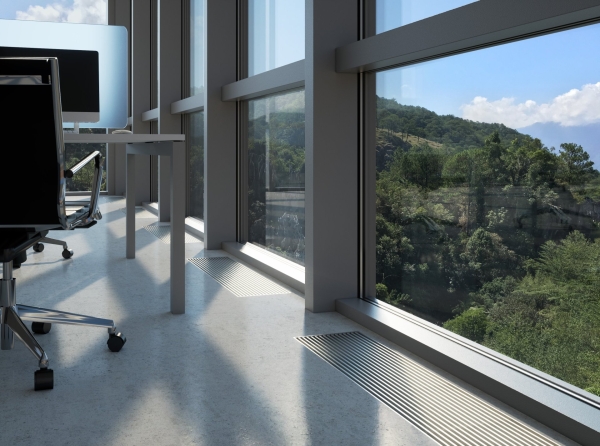

interier 08 01 (1)
interier 08 01 (1)

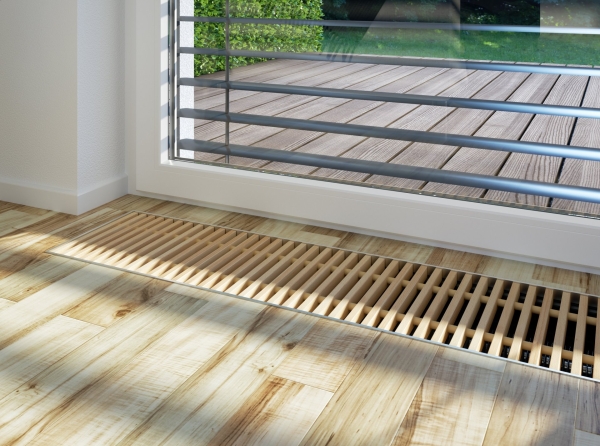

interier 10 02 (1)
interier 10 02 (1)

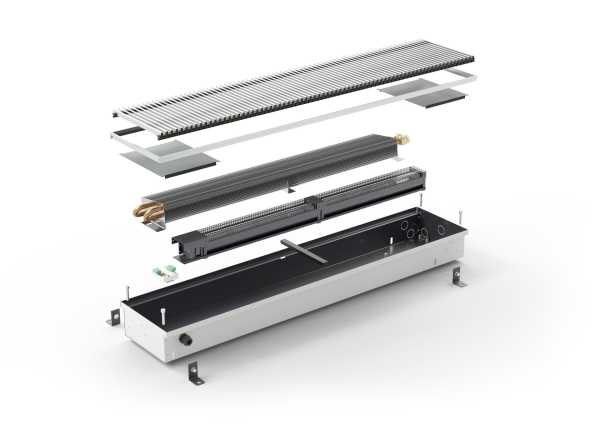

Rozklad konvektor s ventilatorem
Rozklad konvektor s ventilatorem
fv-120 11 26 ventilator 001
fv-120 11 26 ventilator 001

CODE DE COMMANDE

Exemple de code de commande :  FV0-120/11/26-V5U1P0R-RT

Caniveau chauffant KORAFLEX avec ventilateur, version Optimal-V 24 V DC, longueur 120 cm, profondeur 11 cm, largeur 26 cm, échangeur réversible peint en noir en version Exclusive, cadre en U couleur argent, avec raccordement droit, sans bord abaissé, pour la grille de recouvrement enroulable et régulation 24 V DC.
Indiquer les dimensions en cm avec un cadre en U dans le code de commande (v. cf. le tableau des puissances).

KORAFLEX Ventilateur Optimal-V   Longueur/Profondeur /Largeur  (cm)   Type
d’échangeur		 Couleur
d’échangeur		 Type de
cadre        		 Couleur
de cadre     		 Côté du raccordement Abaissement du bord Pour la grille   Régulation
F V O - 120/11/26 - V 5 U 1 P 0 R - RT





Optimal-V







V réversible

1 sans
traitement
de finition
5 RAL 9005
9 autre couleur
RAL

U profil cadre en U
F profil cadre en F
C pour grille Cross
0 sans cadre

1 argent anodisé
2 bronze foncé anodisé
3 bronze clair anodisé

5 noir  anodisé
9 autre couleur RAL
0 sans cadre

P droit
L gauche

0 sans bord abaissé
1 bord abaissé du côté de l’alimentation
2 bord abaissé du côté opposé de l’alimentation
3 bords abaissés des deux côtés

R enroulable
L* linéaire



RT régulation
24 V DC

L* – modification technique du caisson du caniveau chauffant

Retour à la liste

Contactez-nous

Pour plus d’informations n’hésitez pas à nous contacter

En soumettant ce formulaire, j’accepte le traitement des données personnelles.
