VENTBOX 800 Public

Unité decentralisée de récupération pour locaux résidentiels et polyvalents

L’unité de ventilation décentralisée VENTBOX 800 Public dispose de sa propre solution pour raccorder des entrées d’air extérieur, par exemple via un vitrage de fenêtre. La terminaison des conduits d’air à l’extérieur du bâtiment est toujours réalisée avec une exigence d’aspect esthétique et de fonctionnalité. L’unité de ventilation est équipée d’un échangeur de chaleur efficace et réduit les pertes de chaleur qui se produisent lors d’une ventilation conventionnelle « uniquement en ouvrant les fenêtres » ou d’autres méthodes de ventilation économiquement
et techniquement inadaptées. Il assure une réduction permanente de la concentration de CO2 et une élimination maximale des odeurs extérieures grâce à des filtres à charbon et apporte le confort d’un air propre et frais. L’installation d’une unité avec un échangeur enthalpique ne nécessite pas de raccordement au tuyau de vidange pour l’évacuation des condensats.

  • Version Premium
    L‘unité est équipée de moteurs EC uniques avec fonction de débit constant. Ces moteurs uniques compensent les pertes de pression lorsque le débit d‘air est réduit à l’arrivée, par exemple en cas de colmatage des filtres à air. Grâce à ces moteurs EC haut de gamme, l’unité peut fonctionner de manière plus efficace, ce qui a un effet positif sur la dynamique globale et les économies faites lors de l’utilisation du système de récupération. L‘appareil est doté d‘une
    protection contre le gel, sa puissance est réglée en fonction des besoins et de la température du moment. L‘unité est également équipée d‘une fonction de by-pass automatique, qui compare la température de l‘air intérieur et de l‘air extérieur et enclenche le clapet de by-pass
    en fonction du besoin. Cela permet d‘éviter que l‘air extérieur ne soit réchauffé par l‘air évacué. L’unité de récupération de chaleur peut également être régulée et commandée à distance via une interface web à partir d‘un ordinateur, d‘un smartphone ou d‘une tablette connectée au réseau local de la maison.
  • Évacuation efficace de l’air vicié
  • L’air frais sans allergènes ni pollens
  • Faible consommation d‘énergie
Zone recommandée jusqu’à 600 m² - par rapport au volume intérieur total du bâtiment
Classe énergétique A +
Option d'installation au sol; gauche
Dimensions (h × l × p) 2 050 × 1 005 × 740 mm
Poids [kg] 152 kg
Tension 230 V AC/50 Hz
Courant électrique sans préchauffage [A] 1,5 A
Courant électrique y compris le préchauffage [A] 12 A
Puissance fournie maximale de l’unité sans préchauffage [W] 318 W
Puissance fournie maximale de préchauffage [W] 2 550 W
Puissance totale 2 868 W
Indice de protection IP 30
Débit d'air [m³/h] 120–800 m³/h
Max. débit d'air en mode BOOST [m³/h] 800 m³/h
Débit d’air de référence [m³/h] 280 m³/h
Pression de disposition [Pa] 50–100 Pa
Performance acoustique  LWA [m³/h/Pa/dB] 560 m³/h/50 Pa/39 dB
Efficacité du transfert de chaleur / Débit 82 %/800 m³/h; 82 %/560 m³/h; 81 %/120 m³/h
Puissance électrique (sans préchauffage) à une pression d’implantation de 50 Pa 263  W / 800 m³/h; 105 W / 560 m³/h; 20 W / 120 m³/h
∅ buses de raccordement [mm] 250 mm
Type de conduite pour l'évacuation des condensats HT DN 32 mm
Consommation spécifique d’énergie électrique SPI* W/m³/h 0.19 W/au débit de référence 560 m³/h et de 50 Pa
Nombre maximal de tous les capteurs (CO2 / HR / RADON …) 9
Connecteur pour capteur d’incendie ou connexion dans EPS Oui
Protection automatique contre le gel Oui
Fonction by-pass (dérivation de l’échangeur) Oui
Ventilation par à-coup Oui
Mode horaire hebdomadaire Oui
Mesure de la consommation d’énergie Oui
Communication Modbus TCP / IP Oui
Communication Modbus RTU Oui
Entrée analogique 2
Entrée numérique 1
Indicateur de colmatage du filtre en fonction de l’intervalle de temps Oui
Indicateur de colmatage du filtre en fonction de sa chute de pression Oui
Moteurs à débit constant Oui
Filtres d’entrée (% de particules capturées dans une classe de filtres donnée) F7 ePM1 70% (F7 AC en option)
Par défaut, l'unité est fournie avec un échangeur de chaleur à contre-courant (HRV)
Échangeur de chaleur enthalpique (ERV)
L’échangeur de chaleur enthalpique à contre-courant est un élément optionnel du système de récupération de chaleur qui, outre la récupération de chaleur, permet également de récupérer l’humidité et favorise ainsi le maintien d’une humidité optimale de l’air intérieur et améliore le confort d’utilisation des appartements et des bâtiments résidentiels. Ces systèmes présentent de nombreux avantages, notamment l’efficacité énergétique, la réduction des coûts de chauffage et l’amélioration de la qualité de l’air intérieur.

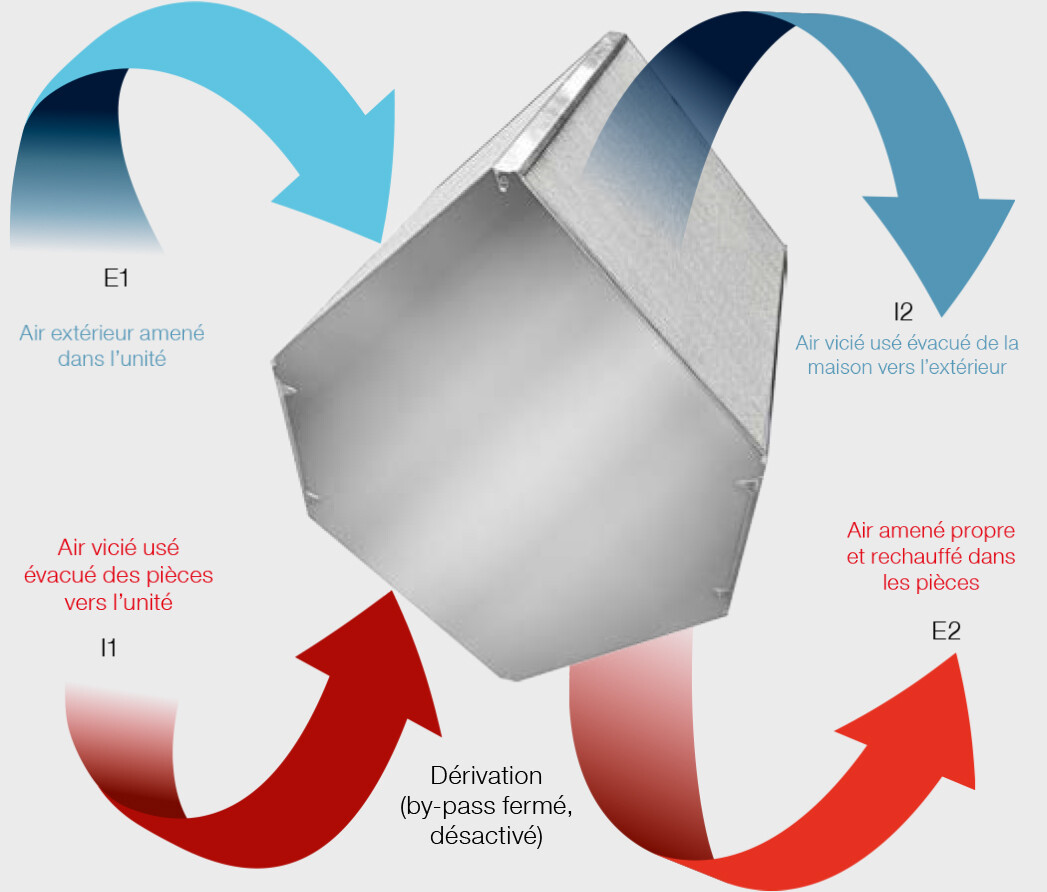

Principe de fonctionnement de l’échangeur à contre-courant



Fonctions et avantages principaux

Échange de chaleur – un échangeur enthalpique permet de transférer l’énergie thermique de l’air évacué plus chaud à l’air extérieur plus frais, augmentant ainsi la température de l’air entrant dans le bâtiment en hiver. Cela permet de réduire les coûts de chauffage, car l’air frais est chauffé passivement pendant l’échange.

Échange d’humidité – en plus de la chaleur, l’échangeur enthalpique permet le transfert d’humidité. Ceci est important pour maintenir une humidité optimale à l’intérieur. L’humidité de l’air évacué est transférée à l’air amené, ce qui peut être utile dans les régions où les conditions climatiques sont extrêmes.

Réduction des pertes et de la pollution – l’échangeur enthalpique sert également à séparer l’air amené et l’air évacué empêchant ainsi le transfert de pollution, de saletés et d’ odeurs indésirables de l’extérieur à l’intérieur du bâtiment. De ce fait, la qualité de l’air intérieur est améliorée.
Code de commande :  P-029
Spécifications avec échangeur enthalpique  VENTBOX 800 Public  Premium
Poids de l’ensemble de l’unité 146,5 kg
Classe énergétique A
Efficacité du transfert
de chaleur / Débit
76 % / 800 m³/h
78 % / 560 m³/h
84 % / 120 m³/h
Efficacité du transfert
d’humidité / Débit
56 % / 800 m³/h
63 % / 560 m³/h
78 % / 120 m³/h

L’échangeur enthalpique peut être commandé séparément même ultérieurement et, après son installation très simple, l’ensemble de l’unité bénéficie d’une technologie avancée.
Code de commande :  P-029

VUE ECLATEE DU PRODUIT, FILTRES, COMMANDE ET FONCTIONS, BY-PASS

VUE ECLATEE DU PRODUIT

Spécifications de base

1 habillage compacte de l’appareil
2 plaque d’entretien avant avec poignées et serrures
3 porte d’entretien des ventilateurs
4 panneaux acoustiques
5 ventilateurs avec moteur EC économique
6 capots des ventilateurs
7 silencieux
8 échangeur de chaleur à plaques à contre-courant HRV
9 capot de l’échangeur de chaleur
10 antenne Wi-fi externe
11 couvercle du guidage de câblage
12 buses de raccordement aux conduits d’air
13 panneau de commande et d’information (voir p. 65)
14 boîte à fusibles avec fusible
15 panneau de commande – entrées analogiques et numériques
16 terminal externe de l’antenne Wi-fi
17 buse directionnelle pour l’évacuation de l’air avec grille contre les saletés grossières
18 filtres pour la purification de l‘air
19 capuchons de fermeture des filtres
20 siphon sec – sortie d’évacuation des condensats sur la partie inférieure de l’unité avec
filetage de raccordement 5/4"
21 roulement de réglages
22 buses de raccordement extérieur
23 ancrages de fixation
 clapet de dérivation (by-pass) y compris le servomoteur et le capot
• préchauffage de l‘air (3× thermistor PTC)
• indicateur de colmatage des filtres en fonction de l’intervalle de temps
• indicateur de colmatage du filtre en fonction de sa chute de pression
• capteur individuel de température pour le suivi de la fonction du préchauffage
• capteurs de température pour le suivi de la température de l’air aux sorties et aux entrées de l’unité de ventilation
• entrée de la connexion d’un capteur d’incendie ou d’un système électrique d’alarme incendie (EPS)
• extraction d’air avec grille contre la pénétration de corps étrangers
• câble d’alimentation secteur 230 V AC / 16 A
• instructions de montage et d’installation
Fonctions de base du logiciel
• réglage de puissance automatiquement ou manuellement
• protection automatique contre le gel
• affichage de l’efficacité du préchauffage en cours
• fonction automatique de by-pass (dérivation de l’échangeur)
• commande manuelle du by-pass (en mode été)
• option dégivrage manuel de l’échangeur (en mode hiver)
• option connecteur pour la connexion du capteur d’incendie ou du système électrique d’alarme incendie (EPS)
• possibilité de paramétrage par l‘utilisateur des capteurs connectés
(CO2, humidité relative, concentration totale de substances volatiles)
• communication Modbus avec le système de niveau supérieur (par exemple LOXONE)
• communication avec capteurs Modbus RTU
• commande, y compris la performance de la ventilation, via l‘interface web de l‘application dans le réseau loca
• mode horaire hebdomadaire
• fonction quitter les locaux / vacances
• informations indicatives sur la consommation actuelle d’électricité
• aération par à-coup BOOST
• versions linguistiques CZ, EN, DE, FR
Spécification optionnelle
• échangeur de chaleur enthalpique ERV
• contrôle manuel continu avec télécommande murale P.R.T.
• capteur de concentration de CO2
• capteur d’humidité relative (RH)
• capteurs de concentration de radon
• capteur combiné TVOC et HCHO (substances volatiles et formaldéhydes)
• filtres à charbon contre les odeurs ALIMENTATION F7 AC (ePM1 70 %)*
• adaptateurs en tôle des conduits d‘air

*la valeur en (%) indique le nombre de particules d’une classe de filtre donnée que le filtre « capture »



Filtres à air



Un aperçu des filtres et des pré-filtres pour l'unité de récupération VENTBOX 800 Public est disponible dans la section Accessoires / Filtres.filtrypředfiltry


COMMANDE ET FONCTIONS
800_iPhoneCommande de l’unité via l’interface web
L’écran d’accueil permet d’afficher des informations, de commander et de configurer l’appareil VENTBOX 800. Dans la partie centrale, il est possible d’observer la performance actuelle de l’unité, plus bas, des icônes d’information et d’état ainsi que les valeurs actuelles mesurées par les capteurs d'ambiance et utilisées par l’unité (à condition que les capteurs soient connectés à l’unité de récupération). La partie inférieure comprend des boutons de commande et de réglage de l’unité de récupération.

Panneau de commande et d’information
Le VENTBOX 800 peut être utilisé via l’interface web, mais toutes les opérations de service de base peuvent également être effectuées manuellement (en appuyant sur le bouton approprié) sur le panneau de commande situé sur la face avant de l’appareil :

R appuyer brièvement sur le bouton pour effectuer un redémarrage qui préserve tous les paramètres d’utilisateur et de service de l’appareil.
D appuyer sur le bouton (5 s) pour accéder au réglage d’usine, dans lequel l’unité de ventilation fonctionne en permanence à puissance réduite. En parallèle, tous les réglages de l’utilisateur seront perdus, y compris les réglages des programmes hebdomadaires et les connexions au réseau, si elles ont été effectuées
auparavant. L’unité de ventilation repasse en mode AP avec le mot de passe de connexion défini par le fabricant.
F appuyer sur le bouton (2 s) pour régler le nouvel intervalle de remplacement des filtres. Utilisé uniquement pour les remplacements de filtres !

LED d’information
• verte – alimentation – clignotant – connecté à l’alimentation (mode veille) allumé – appareil en cours de fonctionnement
• bleue – filtres – allumé ou clignotant nécessité de changer le filtre
• rouge – erreur – vérifier « Messages d’erreur »





800_iPad

Mode by-pass
L’un des éléments clés des unités centrales de récupération VENTBOX est le mode by-pass. Ce mode est activé par un volet de by-pass équipé d’un servomoteur. En cas d’activation manuelle ou automatique et en fonction des températures définies dans l’interface Web, le volet de bypass permet de contourner l’échangeur de chaleur. L’air extrait de l’intérieur est dévié par le volet de by-pass afin qu’il ne passe pas par l’échangeur de chaleur, mais soit directement évacué à l’extérieur du bâtiment et ne transfère pas d’énergie thermique à l’air extérieur amené dans l’unité. Le mode by-pass est couramment utilisé pendant le fonctionnement estival, en particulier la nuit, lorsque l’air extérieur est naturellement plus frais. Cela permet de réduire efficacement la température des espaces intérieurs sans nécessité d’un refroidissement actif. Le by-pass constitue un moyen efficace d’assurer un confort thermique optimal à l’intérieur pendant les mois chauds de l’été.
Description du mode by-pass
1. Principe du mode by-pass
- En mode actif, l’air chaud de l’intérieur est évacué directement vers l’extérieur sans échange thermique.
- Dans ce mode, l’échangeur thermique est désactivé à l’aide d’un clapet by-pass qui empêche tout réchauffement indésirable de l’air frais amené.
- De l’air fraîche et frais est ainsi amené à l’intérieur.

2. Conditions d’activation
– Le bypass est activé automatiquement lorsque la température à l’intérieur dépasse la valeur souhaitée définie dans l’interface Web.
- Lorsque la température intérieure souhaitée est atteinte, le mode bypass est désactivé et l’unité repasse en mode de récupération standard.
- L’interface Web permet également de définir la température la plus basse possible de l’air amené à l’intérieur.

3. Protection et filtration
– En mode bypass, l’échangeur thermique et le ventilateur sont protégés de la poussière (qui contient l’air dévié de l’intérieur) par un filtre combiné
évacuation / by-pass.
– Ce filtre de dérivation est nécessaire pour garantir la fiabilité et l’efficacité à long terme de l’unité de récupération.
Avantages du volet by-pass
• Économie d’énergie – réduit le besoin de refroidissement actif de l’intérieur en été.
• Confort accru – permet d’utiliser l’air extérieur naturellement plus frais pour améliorer le climat d’intérieur.
Fonctions utilisateur que vous pouvez commander
• arrêt de la ventilation – Mode veille (l’unité n’est pas déconnectée de l’alimentation électrique)
• commutation entre le mode automatique et le mode manuel (A/M)
• réduction ponctuelle de la puissance de ventilation en cas de départ du bâtiment (vacances)
• augmentation à court terme de l’intensité de la ventilation (mode BOOST)
• commutation manuelle du volet de dérivation (été seulement)
• paramètres utilisateurs de l’appareil





800_iPhone

PERFORMANCES DE VENTILA TION



VENTBOX 800 Public Premium – puissance de ventilation disponible






PARAMÈTRES ACOUSTIQUES

Bruit émis par l’appareil dans l’environnement conformément à la norme EN ISO 9614-2


EXIGENCES POUR LES AUTRES PROFESSIONS
Exigences électriques
Préparation obligatoire
Les câbles électriques solides 3×2,5 avec disjoncteur 16 A char. B à partir de l’armoire électrique vers l’unité de récupération
• Terminer par mise en place d’une prise de courant de 230 V AC / 50 Hz à une distance maximum de 1,5 m du module d’alimentation de l’unité de récupération (le module d’alimentation se trouve sur la face supérieure de l’appareil, entre les buses de raccordement aux conduits d’air).
• Marquage du disjoncteur avec l’étiquette « Récupération ».
• Ne pas bloquer – HDO !

Préparation facultative
Câble UTP entre le routeur Wi-fi domestique et l’unité de récupération
Terminer par une prise RJ 45 à l’emplacement de l’unité de récupération. Elle est utilisée uniquement en cas de signal Wi-fi faible, pour la connexion éventuelle d’un routeur Wi-fi et pour l’amplification
du signal Wi-fi (elle n’est pas utilisée pour la connexion physique de l’unité de récupération).
Boutons d’extraction intensive (BOOST) pour les pièces souhaitées
• Amener le câble UTP ou J-Y(ST) 2×2×0,8 dans toutes les pièces où l’extraction est souhaitée (salle de bains, toilettes, cuisine, magasin, réception, salle des serveurs et autres espaces optionnels).
• Brancher tous les fils des boutons d’extraction intensive en parallèle et les amener à l’unité de récupération.
• Terminer par un câble libre avec une marge d’au moins 2 m, à une distance maximum de 0,5 m du bloc de connexion de données des périphériques de l’unité de récupération et marquer avec l’étiquette
« Bouton Magasin, Toilettes, Salle de bain », etc.
Capteurs CO2 et RH et panneau de régulation continue (P.R.T.)
• Amener le câble UTP ou J-Y(ST)Y 2×2×0,8 pour les capteurs et le P.R.T. dans les pièces requises, les fils doivent être connectés en série conformément aux exigences de la conception technique du bus RS 485 – les capteurs communiquent en utilisant Modbus RTU !
• Terminer le câble avec une marge d’au moins 2 m, à une distance maximale de 0,5 m du terminal de données de l’unité de récupération (les terminaux de données sont toujours situés entre les buses tournées vers l’intérieur).

Recommandations
• Le capteur de CO2 pour les chambres à coucher ou les salons doit être placé à la hauteur des interrupteurs.
• Capteur d’humidité pour la salle de bain, il est conseillé de le placer sur un mur à 10 cm sous le plafond.
• Il faut toujours laisser une marge d’au moins 0,3 m sur les câbles continu qui relient les différents capteurs en série.

Détecteur de fumée et contrôle de la surpression de l’air d’entrée
Amener les câbles UTP J-Y(ST)Y2×2×0,8 dans la pièce souhaitée par la pression d’air ou la détection de fumée (pièce avec cheminée, chaufferie, etc.).

• Terminer le câble avec une marge d’au moins 2 m, à une distance maximale de 0,5 m des bornes périphériques de l’unité de récupération (les bornes sont situées sur la face supérieure,
sur le bord avant du l’unité de récupération, entre les buses de raccordement) et le marquer comme « détecteur(s) de fumée, surpression d’air ».
• Lors de l’installation de détecteurs de fumée, suivez uniquement les recommandations du fabricant du détecteur.
• Lors du choix de la commande de la surpression d’air par bouton poussoir, un bouton-poussoir avec fonction ON/OFF doit être installé.


RACCORDEMENT ÉLECTRIQUE
Le raccordement électrique de l’appareil VENTBOX 800 Public se fait au moyen d’un câble d’alimentation de 2,5 mètres de longueur. Tous les connecteurs sont situés sur le panneau de commande qui se trouve sous la protection de la face avant de l’unité. Le fusible d’arrivée d’alimentation et le module d’alimentation principal sont également situés à cet endroit.

1 protection de la face avant utilisée pour couvrir le panneau de commande
2 boîte à fusibles avec fusible FST 6,3×32 16 A / ~ 250 V
3 panneau de commande avec entrées analogiques et numériques
Modbus – connexion des capteurs d’humidité relative, de CO2, de COV, de radon et de P.R.T.e
P.R.T. – entrée analogique pour la connexion d’un régulateur externe P.R.T.
6 AI2 – entrée analogique
7 DI1 – entrée numérique pour les boutons d’extraction intensive (pour les pièces souhaitées)
8 connecteur SMA pour la connexion d’une antenne Wi-fi externe
9 antenne utilisée pour la communication sans fil (connexion au réseau Wi-fi)





Exigences relatives à l’installation de l’eau
Préparation obligatoire
Conduit d’évacuation HT DN 32 mm, filetage 5/4"
• Amener le conduit d’évacuation HT DN 32 mm, l’équiper d’un siphon sec WHB1 et le terminer près de la sortie de l’évacuation des condensats de l’unité de récupération (l’évacuation des condensats est située sur la face inférieure de l’unité de récupération).
• A réaliser en tenant compte de « l’espace de service » nécessaire et de la possibilité de déconnecter l’unité de récupération de l’évacuation.
• Il est nécessaire de garantir une évacuation libre en tenant compte de la pente globale du système d’évacuation (d’au moins de 3 %).

Exigences en matière de construction
Préparation obligatoire
Conduits d’air ∅ 250 mm
• Amener les conduits d’air en fonction de la configuration choisie de l’unité de réc. et du positionnement correspondant des buses de raccordement des conduits d’air. Considérer l’emplacement global de l’unité de récupération dans le bâtiment (montage mural / sous le plafond).
• Prévoir un espace suffisant pour le montage et l’entretien en tenant compte de l’emplacement de l’unité de récupération en fonction de la variante choisie et des raccordements supplémentaires.

Trous d’ancrage
• En fonction de la variante de montage choisie et du poids.

Exigences générales
D’autres exigences sont régies par la documentation du projet.

MONTAGE



Fixation au sol –
raccordement sous la solive

800_P_ podlahová montáž_A


Vue d’en haut
Installation dans le coin de la pièce avec raccordement direct au coude

800_P_podlaha_B
*La distance de l’élément d’ancrage nécessaire pour un emplacement
sûr est de 110 mm et il faut en tenir compte lors du montage.

Dimensions en mm.
Sous réserve de modifications techniques.


Fixation au sol –
raccordement à travers la solive

800_P_Stropnice_A


Vue d’en haut
Installation libre dans l’espace avec entrée flexible



800_P_strop_B

L’unité doit toujours être placée sur une surface plane ayant une capacité de
charge suffisante, veiller à son orientation correcte par rapport aux conduits
d’air et à la pente résultante globale du système d’évacuation (au moins 3°).


CODES DE COMMANDE

Exemple de code de commande:   VB1-0800-PD-PHL​
Unité VENTBOX 800 Public de première génération pour distribution decentrale d’air, moteurs EC à débit constant version Premium, avec échangeur de chaleur standard à plaques à contre-courant et variante de raccordement à gauche.

VENTBOX
Generace

Výkon

Design
Récupération
de chaleur

Version
Type
d’échangeur
Variante
de raccordement
V B
1
-
0800
-
P
D
-
P
H
L
VB VENTBOX





Public
Decentrale

P - Premium
H - standard
E - enthalpique
L - gauche

Contactez-nous

Pour plus d’informations n’hésitez pas à nous contacter

En soumettant ce formulaire, j’accepte le traitement des données personnelles.
