KORAWALL Therm-V WVT

Équipé d’un thermostat tactile à LED

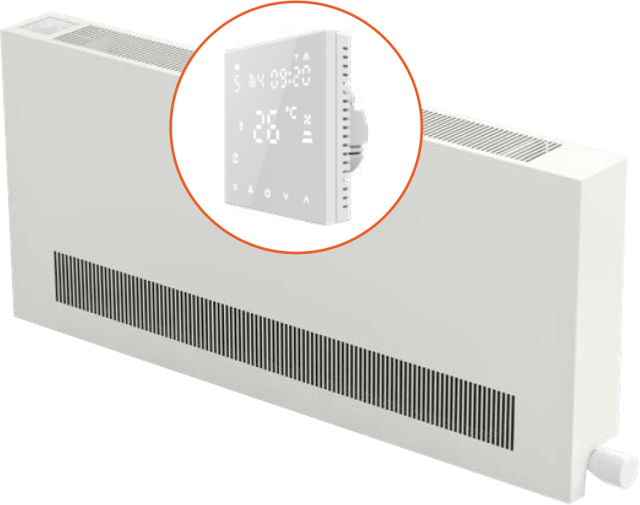

Le convecteur mural KORAWALL Therm-V WVT est un élément moderne conçu pour le chauffage à basse température avec une alimentation 230 V AC. Il est équipé d’un échangeur de chaleur Al/Cu laqué en RAL 9005 et de ventilateurs silencieux à faible consommation d’énergie avec contrôle de vitesse à l’aide d’un signal 0–10 V DC. Le ventilateur et la température sont contrôlés via un thermostat d’ambiance électronique intégré avec un écran LED tactile. Le convecteur KORAWALL Therm-V WVT atteint des puissances thermiques élevées même à faibles gradients de températures et peut être utilisé pour le post-refroidissement en zone non condensante. Grâce à ses qualités, il est idéal pour une large gamme de bâtiments – des nouvelles constructions et maisons familiales jusqu’ à les bâtiments administratifs et reconstructions.

Paramètres techniques Demande

Chauffage
Convection forcée
Efficacité augmentée

KORAWALL Therm-V WVT	Habillage en acier galvanisé RAL 9016
Hauteur [mm]	450
Largeur [mm]	110
Longueur [mm]	600, 750, 1 000, 1 250, 1 500, 1 750, 2 000
Puissance thermique [W]	de 190 à 8 960 W
Puissance de refroidissement [W]	jusqu’à 1 419 W
Hauteur de l’échangeur de chaleur [mm]	240
Largeur de l’échangeur de chaleur [mm]	60
Pression de service max. [MPa]	1,2 MPa
Température de service max. [°C]	75 °C
Température de surface [°C]	40 °C _{selon la température de l'eau d'entrée}
Mode de branchement	interne G ½"
Mode de branchement	inférieur (de droite ou de gauche)

Le refroidissement n’est possible que dans la zone de température non condensante, c’est-à-dire au-dessus de la température de point de rosée.
Le convecteur n’a pas de système d’écoulement de condensat incorporé.

Puissances thermiques [W] à t1/t2/ti / EN 16430.

Production de chaleur
Performances de refroidissement

Production de chaleur

La température d'entrée en °C

La température de sortie en °C

La température de l'air en °C

ΔT

Profondeur 450 / Largeur 110
Longueur [mm]	Degré de rotation	Production de chaleur	Puiss. d'entrée [W]	Pression acoustique [dB(A)]	Performances acoustiques [dB(A)]
600	0		0	-	-
600	1		2	23,2	31,2
600	2		3	32,3	40,3
600	3		6	40,8	48,8
750	0		0	-	-
750	1		2	24,9	32,9
750	2		3	34	42
750	3		7	42,3	50,3
1000	0		0	-	-
1000	1		3	26,3	34,3
1000	2		4	35,2	43,2
1000	3		10	43,9	51,9
1250	0		0	-	-
1250	1		3	26,7	34,7
1250	2		5	35,3	43,3
1250	3		11	44,9	52,9
1500	0		0	-	-
1500	1		4	28,7	36,7
1500	2		8	37,4	45,4
1500	3		19	46,4	54,4
1750	0		0	-	-
1750	1		5	30,2	38,2
1750	2		9	38,9	46,9
1750	3		22	47,6	55,6
2000	0		0	-	-
2000	1		5	30,5	38,5
2000	2		10	39	47
2000	3		23	48,2	56,2

Performances de refroidissement

La température d'entrée en °C

La température de sortie en °C

La température de l'air en °C

ΔT

Profondeur 450 / Largeur 110
Longueur [mm]	Degré de rotation	Performances de refroidissement	Puiss. d'entrée [W]	Pression acoustique [dB(A)]	Performances acoustiques [dB(A)]
600	0		0	-	-
600	1		2	23,2	31,2
600	2		3	32,3	40,3
600	3		6	40,8	48,8
750	0		0	-	-
750	1		2	24,9	32,9
750	2		3	34	42
750	3		7	42,3	50,3
1000	0		0	-	-
1000	1		3	26,3	34,3
1000	2		4	35,2	43,2
1000	3		10	43,9	51,9
1250	0		0	-	-
1250	1		3	26,7	34,7
1250	2		5	35,3	43,3
1250	3		11	44,9	52,9
1500	0		0	-	-
1500	1		4	28,7	36,7
1500	2		8	37,4	45,4
1500	3		19	46,4	54,4
1750	0		0	-	-
1750	1		5	30,2	38,2
1750	2		9	38,9	46,9
1750	3		22	47,6	55,6
2000	0		0	-	-
2000	1		5	30,5	38,5
2000	2		10	39	47
2000	3		23	48,2	56,2

Composition du convecteur

Les éléments de régulation ne sont pas inclus dans la livraison standard.

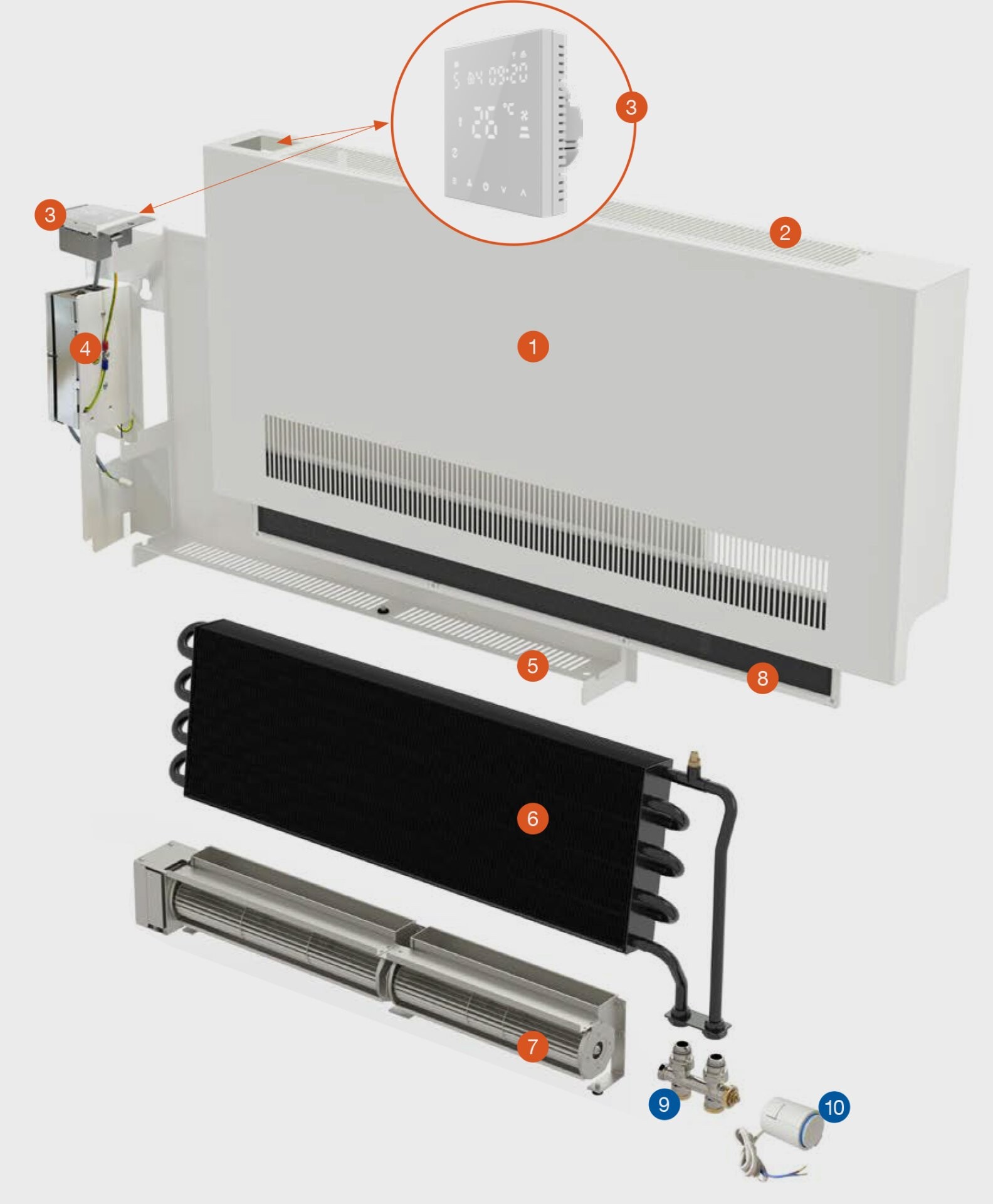

Composition du convecteur

1 habillage en acier galvanisé
2 grille couvrante de sécurité, perforée directement dans l’habillage
3 thermostat LED tactile
4 connexion électronique avec alimentation 230 V AC / 24 V DC
5 partie portante pour fixation du convecteur au mur
6 échangeur de chaleur Al/Cu peint en noir RAL 9005
7 ensemble de ventilateurs à faible consommation énergétique EC 24 V DC

8 filtre anti-poussière
9 vanne thermostatique et de régulation – vanne LM
10actionneur thermoélectrique TEP 24

Contenu d’une livraison standard

enveloppe en acier galvanisé, couleur RAL 9016 blanc ou RAL 9005 noir mat

électronique de commande avec thermostat d’ambiance et écran tactile à LED HY607LIC (blanc)

alimentation 230 V AC / 24 V DC

support porteur pour fixation murale, assorti à la couleur de l’enveloppe

échangeur thermique Al/Cu peint en noir RAL 9005, à faible volume d’eau, muni d’un purgeur et d’ailettes spécialement profilées pour une puissance thermique accrue

ventilateur tangentiel EC basse consommation 24 V DC

capteur de température ambiante et capteur de température de l’eau intégrés à l’échangeur
filtre à poussière

manuel d’installation, gabarit de pose, emballage résistant

Accessoires optionnels

couleur de l’habillage au choix selon l’échantillon RAL et clavier de contrôle argenté

tête thermostatique TEP 24 V DC

vanne de régulation LM droite ou en équerre

Thermostat électronique spatial à écran tactile LED HY607LIC (noir)

Le refroidissement n’est possible que dans la zone de température non condensante, c’est-à-dire au-dessus de la température de point de rosée. Le convecteur n’a pas de système d’écoulement de condensat incorporé.

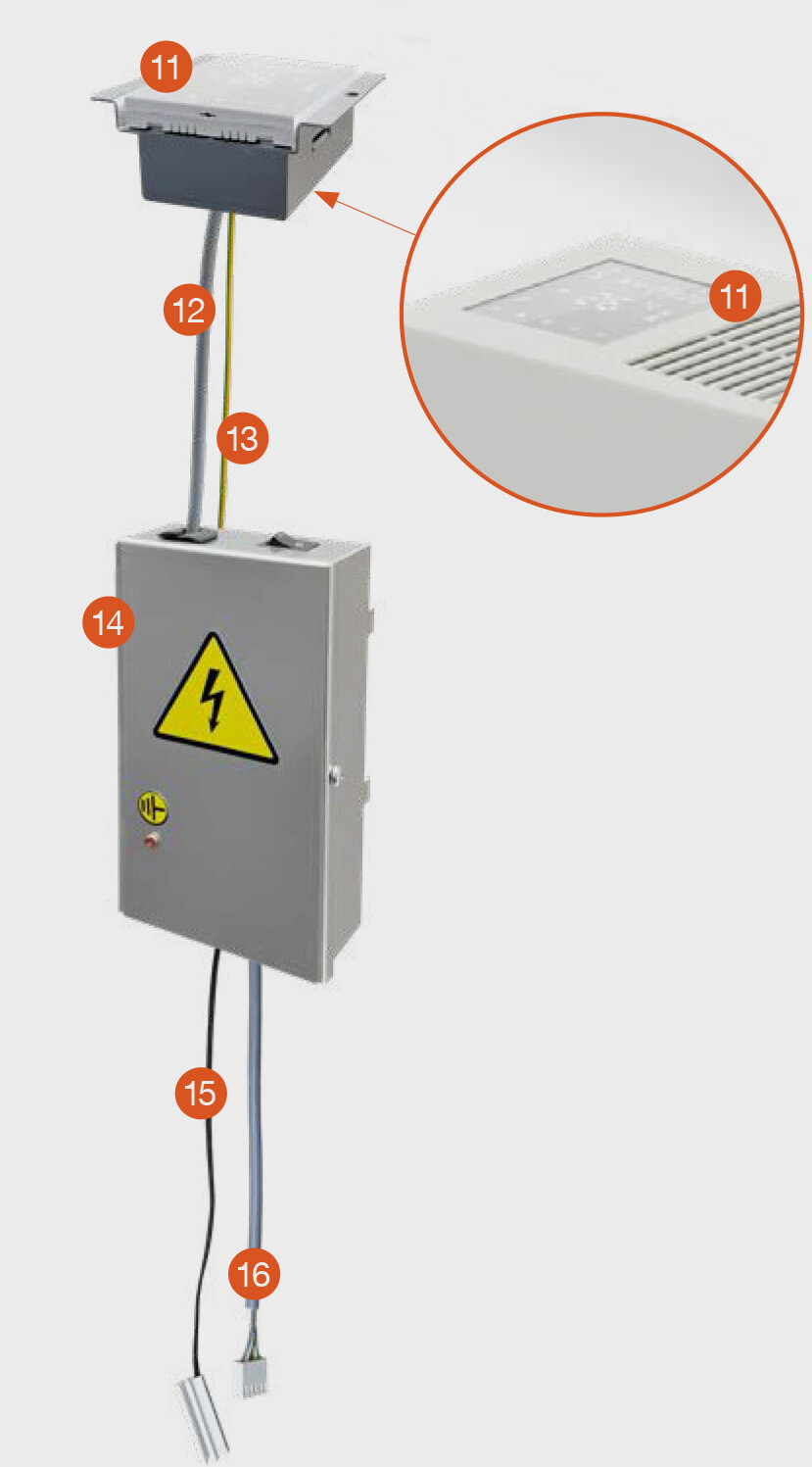

Composition d’électro régulation

11 thermostat LED tactile
12 connexion pour thermostat
13 câble de mise à la terre
14 connexion électronique avec alimentation 230 V AC / 24 V DC
15 capteur de température ambiante
16 connexion du ventilateur

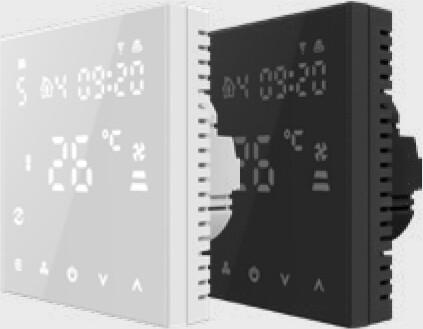

Thermostat d’ambiance électronique intégré HY607LIC

La régulation du ventilateur et la température sont contrôlées via le thermostat d’ambiance électronique HY607LIC avec écran LED tactile.
Les fonctions du thermostat comprennent le chauffage, le refroidissement et la ventilation. Permet un contrôle manuel ou automatique
de la vitesse du ventilateur à trois niveaux. Les modes de fonctionnement manuel et automatique (programme hebdomadaire) peuvent être
électionnés. Le programme hebdomadaire propose jusqu’à trois blocs horaires : 5+2, 6+1 et 7. Le contrôle est possible non seulement
directement sur l’écran, mais également à distance via une application Wi-Fi pour smartphones avec les systèmes d’exploitation
Android et iOS. Pour garantir la sécurité, la commande peut être verrouillée à l’aide d’un code PIN.

CODE DE COMMANDE

Exemple de code de commande : WVT-150/45/11-V5SPSP-10-RT

Convecteur mural KORAWALL Therm-V WVT, longueur 150 cm, hauteur 45 cm, largeur 11 cm, raccordement inférieur droit, couleur de l’habillage incluant la partie portante blanc RAL 9016, régulation standard.

KORAWALL	Convection forcée	Type		Longueur/Hauteur/Largeur (cm)		Type de l’échangeur	Couleur de l’échangeur	Matériel de la version	Type de grille	Type de branchement	Côté du branchemen		Code de couleur		Régulation
W	V	T	-	150/45/11	-	V	5	S	P	S	P	-	10	-	RT
		Therm_V				réversible	noir RAL 9005	acier	perforations	inférieur	P - droit L - gauche		10 RAL 9016 39 RAL 9005 99 autre couleur RAL ** couleur selon l’échantillon		régulation 24 V DC

KORAWALL

Convection
forcée

Type

Longueur/Hauteur/Largeur (cm)

Type de
l’échangeur

Couleur de
l’échangeur

Matériel de
la version

Type
de grille

Type de
branchement

Côté du
branchemen

Code
de couleur

Régulation

150/45/11

Therm_V

réversible

noir RAL
9005

acier

perforations

inférieur

P - droit
L - gauche

10 RAL 9016
39 RAL 9005
99 autre couleur RAL

** couleur selon
l’échantillon

régulation
24 V DC

Retour à la liste

Contactez-nous

Pour plus d’informations n’hésitez pas à nous contacter

KORAWALL Therm-V WVT

Production de chaleur

Performances de refroidissement

Composition du convecteur

Composition du convecteur

Contenu d’une livraison standard

Accessoires optionnels

Composition d’électro régulation

KORAWALL Therm-V WVT – Hauteur 450 mm/Largeur 110 mm

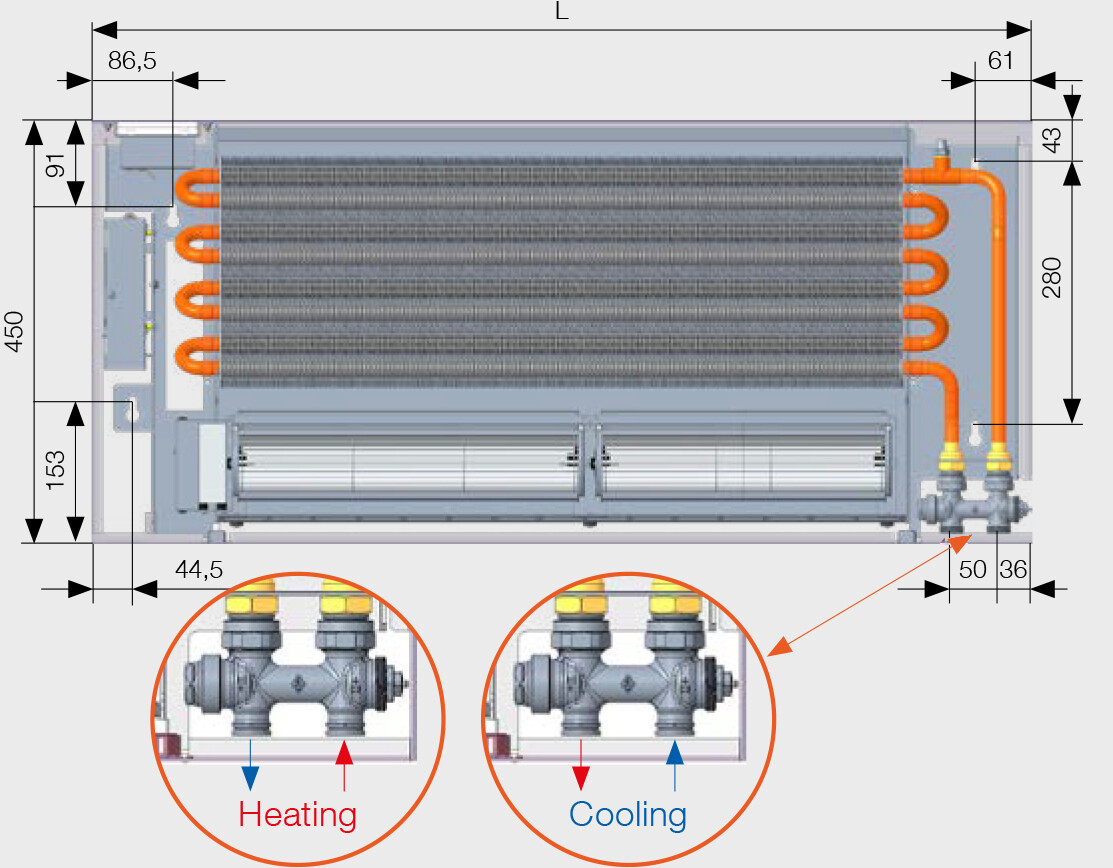

MONTAGE DU CONVECTEUR KORAWALL
