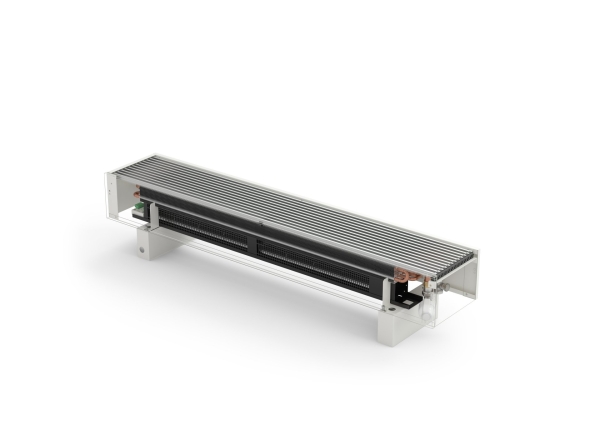

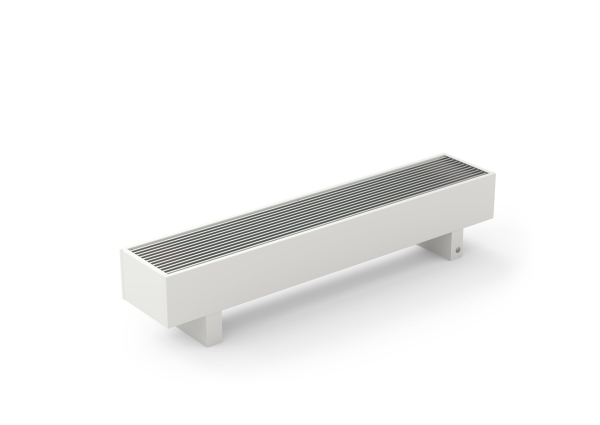

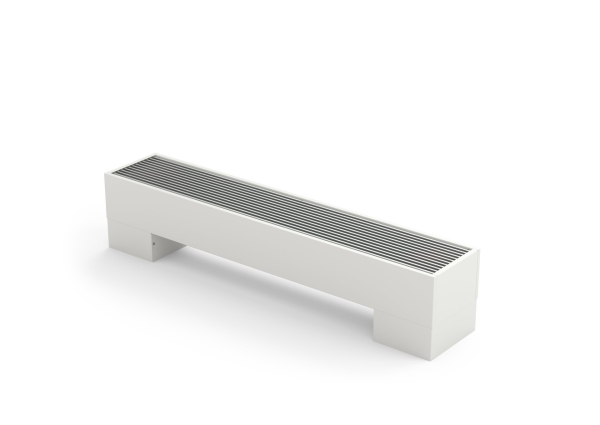

KORALINE  Optimal-V LVO 15/23

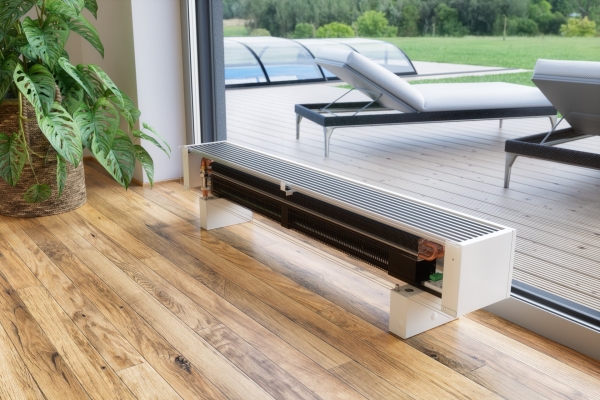

La série de plinthes chauffantes KORALINE Optimal-V LVO hauteur 150 mm, largeur 230 mm est équipée de ventilateurs économiques et performants et d’un moteur électrique avec une puissance minimale afin que les convecteurs atteignent un rendement élevé également avec de faibles gradients de température. De ce fait, ces convecteurs sont le produit idéal à être combiné avec les systèmes de chauffage à pompe thermique. Les convecteurs peuvent être régulés par BMS et, étant donné leur réaction immédiate aux changements de température dans la pièce, leur fonctionnement très silencieux et ils ont une faible température de surface. Ils conviennent non seulement aux maisons familiales et immeubles résidentiels, mais aussi aux espaces publics.
heat pump

  • Chauffage
  • Convection forcée
  • Efficacité augmentée
  • Heat pump synergy
Hauteur [mm] 150 mm
Largeur [mm] 230 mm
Longueur [mm] 900, 1 200, 1 600, 2 000, 2 400, 2 800 mm
Puissance [W] de 261 à 6 061 W
Hauteur de l’échangeur  [mm] 50  mm
Largeur de l’échangeur  [mm] 150 mm
Longueur active de l’échangeur  [mm] L-260 mm
Diamètre des ventilateurs  40 mm
Pression de service max. [MPa] 1,2 MPa
Température de service max. [°C] 90 °C
Température de surface maximale  [°C] 40 °C selon la température de l'eau d'entrée
Filet de raccordement 2x interne G 1/2"
Mode de branchement inférieur
ΔT = 50 °C Longueur [mm] Exposant de température
Largeur
[mm]
Hauteur
[mm]
Position du commutateur 900 1200 1600 2000 2400 2800
230 150 Éteint 261 383 546 709 872 1035 1
230 150 1 986 1448 2064 2680 3297 3913 1
230 150 2 1257 1846 2632 3417 4203 4988 1
230 150 3 1527 2243 3197 4152 5106 6061 1

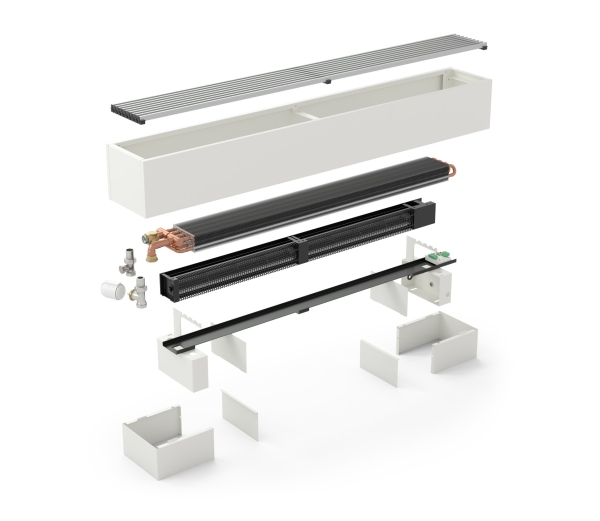

Composition du convecteur KORALINE Optimal-V LVO

HPSKORALINE Optimal-V LVO-rozklad-vcetne-cisel_2

Contenu d’une livraison standard

1 grille en aluminium anodisé, finition argent
2habillage en acier galvanisé peint en blanc RAL 9016
3 échangeur de chaleur Al/Cu avec faible contenu d’eau, vanne de purge et lamelles formées de             manière unique pour une puissance thermique maximale
4 ensemble de ventilateurs silencieux à faible consommation énergétique EC 24 V DC
5appui de ventilateur
6supports pour sol fini
7 fixation de transport et de montage – pour la bonne installation des supports pour le sol fini
8 bloc de jonction de raccordement et régulation (FCR BOX)

* manuel de montage et emballage résistant

Accessoires optionnels

9 cache de support pour sol et raccordement
10  té de reglage

*autre version de couleur de l'habillage selon les teintes du nuancier RAL
*té de réglage droit ou en équerre
*vanne thermostatique en équerre ou droite
*commande thermoélectrique TEP 24 V DC
*thermostat d’ambiance SIEMENS RDG260T, RDG260KN ou RAB21DC
*capteur de température d'ambiance QAA32
*source de tension continue
*R-Box

Il n'est pas possible d'utiliser des caches de support, des consoles pour mur ou des supports pour sol brut avec le produit KORALINE Optimal-V.

KORALINE Optimal-V LVO hauteur 150 mm, largeur 230 mm                                                                                                             LICON
HPS LVO_15_23 LVO_15_23
Procédure de montage pour Koraline Optimal-V LVO  (s’applique pour tous les modèles)
Nous insérons la barre de ventilateur dans les supports, ce qui détermine l’écart pour l’ancrage du support au sol. Puis on installe l’échangeur de chaleur dans les supports et on effectue son raccordement au système de chauffage. Les échangeurs doivent être purgés. Le ventilateur se fixe sur l’appui du ventilateur et se branche dans la FCR Box. La dernière étape est l’installation du capotage avec la grille d’aération et sa fixation par vissage aux supports. La grille est démontable pour un nettoyage facile. Vous trouverez des informations

HPS LVO
L = Convector length Ld = L – 307 mm (for convectors up to 2 800 mm in length)
info Il n'est pas possible d'utiliser des caches de support, des consoles pour mur ou des supports pour sol brut avec le produit KORALINE Optimal-V.


infoLes plinthes chauffantes KORALINE ne sont pas conçus pour être utilisés comme sièges ou pour supporter des charges. Ces usages peuvent endommager le produit, réduire son efficacité et augmenter le risque d'accident. Pour un chauffage sûr et efficace, il est essentiel de s'assurer que le convecteur reste dégagé et que la grille de recouvrement n'est pas obstruée.

CODE DE COMMANDE

Exemple de code de commande : LVO-200/15/23-VSA1-10-RT

Plinthe chauffante avec ventilateur KORALINE Optimal-V LVO, de longueur 200 cm, hauteur 15 cm, largeur 23 cm, avec couleur d'habillage blanc RAL 9016, avec grille aluminium de couleur argent, échangeur de chaleur Al/Cu non peint.

KORALINE
Convection forcée
  Longueur/Hauteur/Largeur (cm)
Type de
raccordement
Couleur
de l’échangeur
Matériau
de la version
Type
de grille
Couleur
de grille

Code
de couleur
  Type de régulation
électrique
LVO - 200/15/23 - V 1 S A 1 -   - RT










V réversible

1 incolore
9 autre couleur RAL

S acier

aluminium
anodisé

argenté



10 le blanc RAL 9016
39 le noir RAL 9005
**code RAL Licon

99 autre couleur RALnon color





standard
