KORALINE Optimal-V  LVO 15/18

La série de plinthes chauffantes KORALINE Optimal-V LVO hauteur 150 mm, largeur 180 mm est équipée de ventilateurs économiques et performants et d’un moteur électrique avec une puissance minimale afin que les convecteurs atteignent un rendement élevé également avec de faibles gradients de température. De ce fait, ces convecteurs sont le produit idéal à être combiné avec les systèmes de chauffage à pompe thermique. Les convecteurs peuvent être régulés par BMS et, étant donné leur réaction immédiate aux changements de température dans la pièce, leur fonctionnement très silencieux et ils ont une faible température de surface. Ils conviennent non seulement aux maisons familiales et immeubles résidentiels, mais aussi aux espaces publics.
heat pump

Paramètres techniques Demande

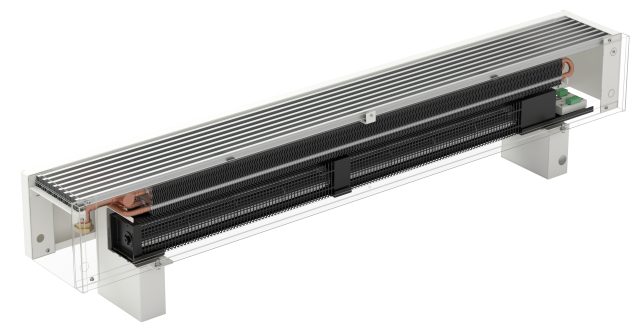

LV
  • Convection forcée
  • Efficacité augmentée
  • Silencieux, efficace, économique
  • Heat pump synergy
Hauteur [mm] 150 mm
Largeur [mm] 180 mm
Longueur [mm] 900, 1 200, 1 600, 2 000, 2 400, 2 800 mm
Puissance [W] de 133 à 2 183 W
Hauteur de l’échangeur  [mm] 50  mm
Largeur de l’échangeur  [mm] 100 mm
Longueur active de l’échangeur  [mm] L-300 mm
Diamètre des ventilateurs  40 mm
Pression de service max. [MPa] 1,2 MPa
Température de service max. [°C] 90 °C
Température de surface maximale  [°C] 40 °C selon la température de l'eau d'entrée
Filet de raccordement 2x interne G 1/2"
Mode de branchement inférieur
ΔT = 50 °C Longueur [mm] Exposant de température
Largeur
[mm]		 Hauteur
[mm]		 Position du commutateur 900 1200 1600 2000 2400 2800
180 150 Éteint 209 313 452 591 730 869 1
180 150 1 854 1281 1850 2420 2989 3558 1
180 150 2 1007 1511 2183 2854 3526 4197 1
180 150 3 1160 1740 2513 3287 4060 4833 1

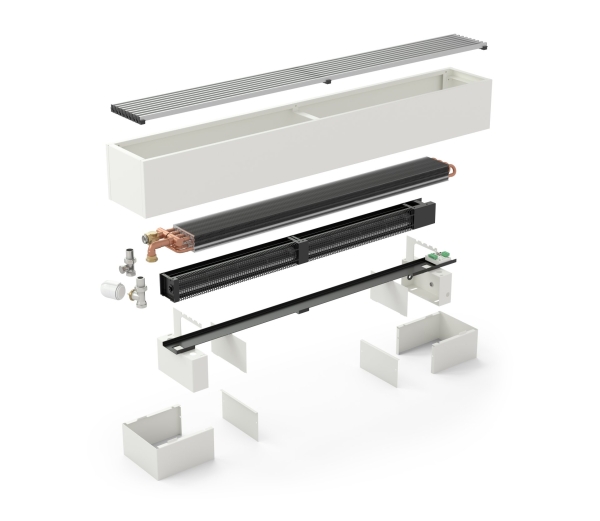

Composition du convecteur KORALINE Optimal-V LVO

HPSKORALINE Optimal-V LVO-rozklad-vcetne-cisel_2
Contenu d’une livraison standard

1 grille en aluminium anodisé, finition argent
2habillage en acier galvanisé peint en blanc RAL 9016 ou le noir RAL 9005
3 échangeur de chaleur Al/Cu avec faible contenu d’eau, vanne de purge et lamelles formées de              manière unique pour une puissance thermique maximale
4 ensemble de ventilateurs silencieux à faible consommation énergétique EC 24 V DC
5appui de ventilateur
6supports pour sol fini
7 fixation de transport et de montage – pour la bonne installation des supports pour le sol fini
8 bloc de jonction de raccordement et régulation (FCR BOX)

* manuel de montage et emballage résistant

Accessoires optionnels

9  cache de support pour sol et raccordement
10  té de reglage

* autre version de couleur de l'habillage selon les teintes du nuancier RAL
*té de réglage droit ou en équerre
*vanne thermostatique en équerre ou droite
* commande thermoélectrique TEP 24 V DC
*thermostat d’ambiance SIEMENS RDG260T, RDG260KN ou RAB21DC
*capteur de température d'ambiance QAA32
*source de tension continue
*R-Box

Il n'est pas possible d'utiliser des caches de support, des consoles pour mur ou des supports pour sol brut avec le produit KORALINE Optimal-V LVO
KORALINE Optimal-V LVO hauteur 150 mm, largeur 180 mm                                                                                                             LICON
HPS lvo LVO
Procédure de montage pour Koraline Optimal-V LVO (s’applique pour tous les modèles)
Nous insérons la barre de ventilateur dans les supports, ce qui détermine l’écart pour l’ancrage du support au sol. Puis on installe l’échangeur de chaleur dans les supports et on effectue son raccordement au système de chauffage. Les échangeurs doivent être purgés. Le ventilateur se fixe sur l’appui du ventilateur et se branche dans la FCR Box. La dernière étape est l’installation du capotage avec la grille d’aération et sa fixation par vissage aux supports. La grille est démontable pour un nettoyage facile. Vous trouverez des informations
HPS LVO L = Convector length Ld = L – 307 mm (for convectors up to 2 800 mm in length)

info Il n'est pas possible d'utiliser des caches de support, des consoles pour mur ou des supports pour sol brut avec le produit KORALINE Optimal-V.


info Les plinthes chauffantes KORALINE ne sont pas conçus pour être utilisés comme sièges ou pour supporter des charges. Ces usages peuvent endommager le produit, réduire son efficacité et augmenter le risque d'accident. Pour un chauffage sûr et efficace, il est essentiel de s'assurer que le convecteur reste dégagé et que la grille de recouvrement n'est pas obstruée.

Galerie

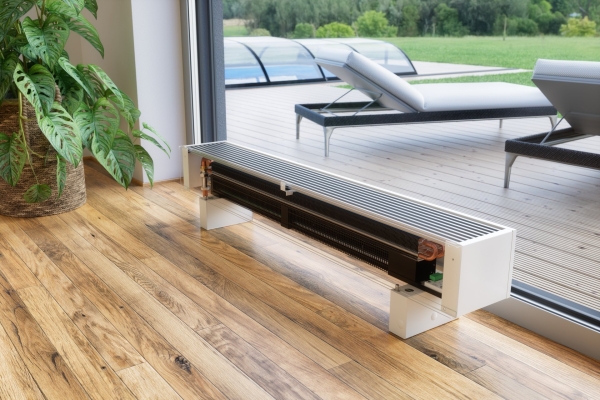

LICON LVO 120 15 18 interier intro
LICON LVO 120 15 18 interier intro

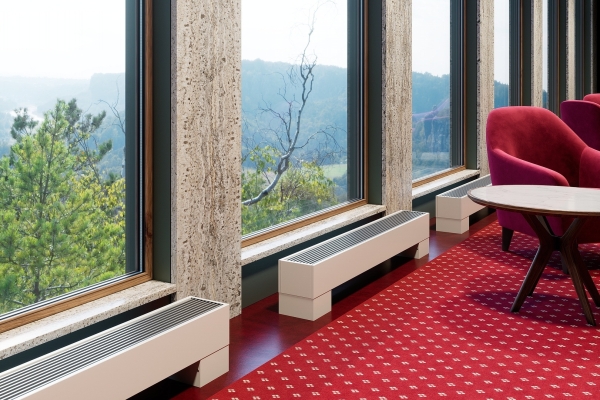

LICON LVO 160 15 18 interier
LICON LVO 160 15 18 interier

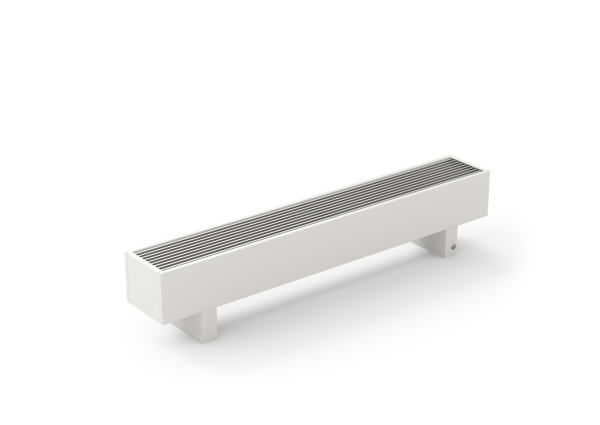

LICON LVO 120 15 18 white
LICON LVO 120 15 18 white

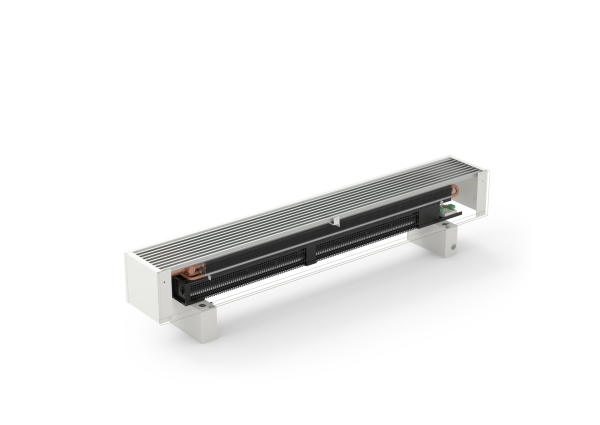

LICON LVO 120 15 18 intro
LICON LVO 120 15 18 intro
LICON LVO 120 15 18 composition
LICON LVO 120 15 18 composition

CODE DE COMMANDE

Exemple de code de commande : LVO-200/15/18-VSA1-10-RT

Plinthe chauffante avec ventilateur KORALINE Optimal-V LVO, de longueur 200 cm, hauteur 15 cm, largeur 18 cm, avec couleur d'habillage blanc RAL 9016, avec grille aluminium de couleur argent, échangeur de chaleur Al/Cu non peint.

KORALINE
Convection forcée		   Longueur/Hauteur/Largeur (cm)
Type de
raccordement
Couleur
de l’échangeur
Matériau
de la version
Type
de grille
Couleur
de grille

Code
de couleur
   Type de régulation
électrique
LVO - 200/15/18 - V 1 S A 1 -   - RT










V réversible

1 incolore
9 autre couleur RAL

S acier

aluminium
anodisé

argenté



10 le blanc RAL 9016
39 le noir RAL 9005
**code RAL Licon
99 autre couleur RALnon color





standard
