KORALINE avec plaque Pool LDP

destinées à un environnement humide avec plaque en bois

Les plinthes chauffantes KORALINE Pool LDP avec plaque en bois de noyer noir sont avant tout destinées à un environnement humide. Le design intemporel du chemisage est fabriqué en acier inox de qualité AISI 316 et le panneau couvrant a un traitement de surface spécial à l’huile à certification internationale. Cette série de modèles convient avant tout dans les jardins d’hiver, les piscines et partout où est prévue une humidité importante. Nous recommandons un pH de l'eau entre 7,2 et 7,6 et une concentration de chlore libre d’un maximum d’1 mg/l pour un bon fonctionnement et une durée de vie plus longue. Toute modification, surtout une baisse du pH, entraîne une agressivité de l’eau et le risque de corrosion des matériaux en inox. Les plinthes chauffantes installées dans un environnement humide doivent être régulièrement lavées à l’eau propre puis soigneusement séchées.

Paramètres techniques Demande

Chauffage
Convention naturelle
Faible consommation d‘énergie
Conception de la piscine

Hauteur du banc avec plaque en bois [mm]	300, 450 mm
Largeur du banc avec plaque en bois [mm]	265, 315 mm
Longueur du banc avec plaque en bois [mm]	1 000, 1 200, 1 400, 1 600, 1 800, 2 000 mm
Puissance thermique [W]	de 721 à 3 525 W
Pression de service max. [MPa]	1,2 MPa
Température de service max. [°C]	90 °C
Température de surface maximale [°C]	40 °C _{selon la température de l'eau d'entrée}
Filet de raccordement	interne G 1/2"
Mode de branchement	inférieur (recommandé), latéral
Essence de bois	noyer noir

La température d'entrée en °C

La température de sortie en °C

La température de l'air en °C

ΔT

ΔT = 50 °C		Longueur [mm]						Exposant de température
Largeur [mm]	Hauteur [mm]	1000	1200	1400	1600	1800	2000	Exposant de température
265	300	721	934	1147	1360	1573	1786	1,429
315	450	1483	1891	2300	2708	3117	3525	1,3864

MONTAGE DES PLINTHES CHAUFFANTES AVEC PLAQUE EN BOIS

Procédure de montage

Nous recommandons de fixer les supports (voir les dimensions de fixation dans le manuel de montage) au sol. Ensuite, il faut installer l’échangeur sur les supports et le brancher. Puis, installer l'habillage et la plaque en bois et les fixer. Vous trouverez des informations plus détaillées dans le manuel de montage. Après le montage, les radiateurs doivent être remplis d'un médium de chauffage et dûment purgés pour un bon fonctionnement et une puissance maximale. Après l’installation sur le convecteur, le panneau est fixé contre tout mouvement indésirable avec une fixation latérale.

Attention!

Les convecteurs destinés à une utilisation dans des espaces à humidité accrue doivent être maintenus propres et régulièrement lavés à l’eau propre. Pour cet environnement, nous recommandons la version Pool avec plaque en bois de noyer noir. La plaque est fabriquée en matériau 100 % naturel, avec un traitement de surface à l’huile à certification internationale. Pour garder leurs propriétés et leur stabilité, nous recommandons de traiter régulièrement les panneaux avec un produit similaire sur la longue durée. Lors de l’utilisation d'une plaque en noyer noir dans un environnement humide, nous recommandons si l’on s’assied dessus d’utiliser une couche intercalaire de protection (par ex. une serviette).

Nous recommandons un pH de l'eau entre 7,2 et 7,6 et une concentration de chlore libre d’un maximum d’1 mg/l pour un bon fonctionnement et une durée de vie plus longue. Toute modification, surtout une baisse du pH, entraîne une agressivité de l’eau et la naissance d’une corrosion des matériaux inox. Les plinthes chauffantes installées dans un environnement humide doivent être régulièrement lavées à l’eau propre puis soigneusement séchées.

FIXATION

BRANCHEMENT INFÉRIEUR

HAUTEUR 300 mm
L ARGEUR 265 mm

HAUTEUR 450 mm
L ARGEUR 315 mm

CODE DE COMMANDE

Exemple de code de commande : LDP-140/30/26-V5RO1-10

Plinthe chauffante KORALINE LDP (Pool), longueur 140 cm, hauteur 30 cm, largeur 26,5 cm, échangeur Al/Cu peint dans la teinte RAL 9005, bois de noyer noir, plaque en bois massif, couleur de l'habillage blanc RAL 9016.

KORALINE	Convection naturelle avec plaque en bois	Type Pool		Longueur/Hauteur/Largeur (cm)		Type de raccordement	Couleur de l’échangeur	Matériau de la version	Type de bois	Couleur de grille		Code de couleur
L	D	P	-	140/30/26	-	V	5	R	O	1	-	10
						réversible	RAL 9005	inox AISI 316	O noyer noir	bois massif		10 RAL 9016 39 le noir RAL 9005 **code RAL Licon 99 autre couleur RAL

Retour à la liste

Contactez-nous

Pour plus d’informations n’hésitez pas à nous contacter

KORALINE avec plaque Pool LDP

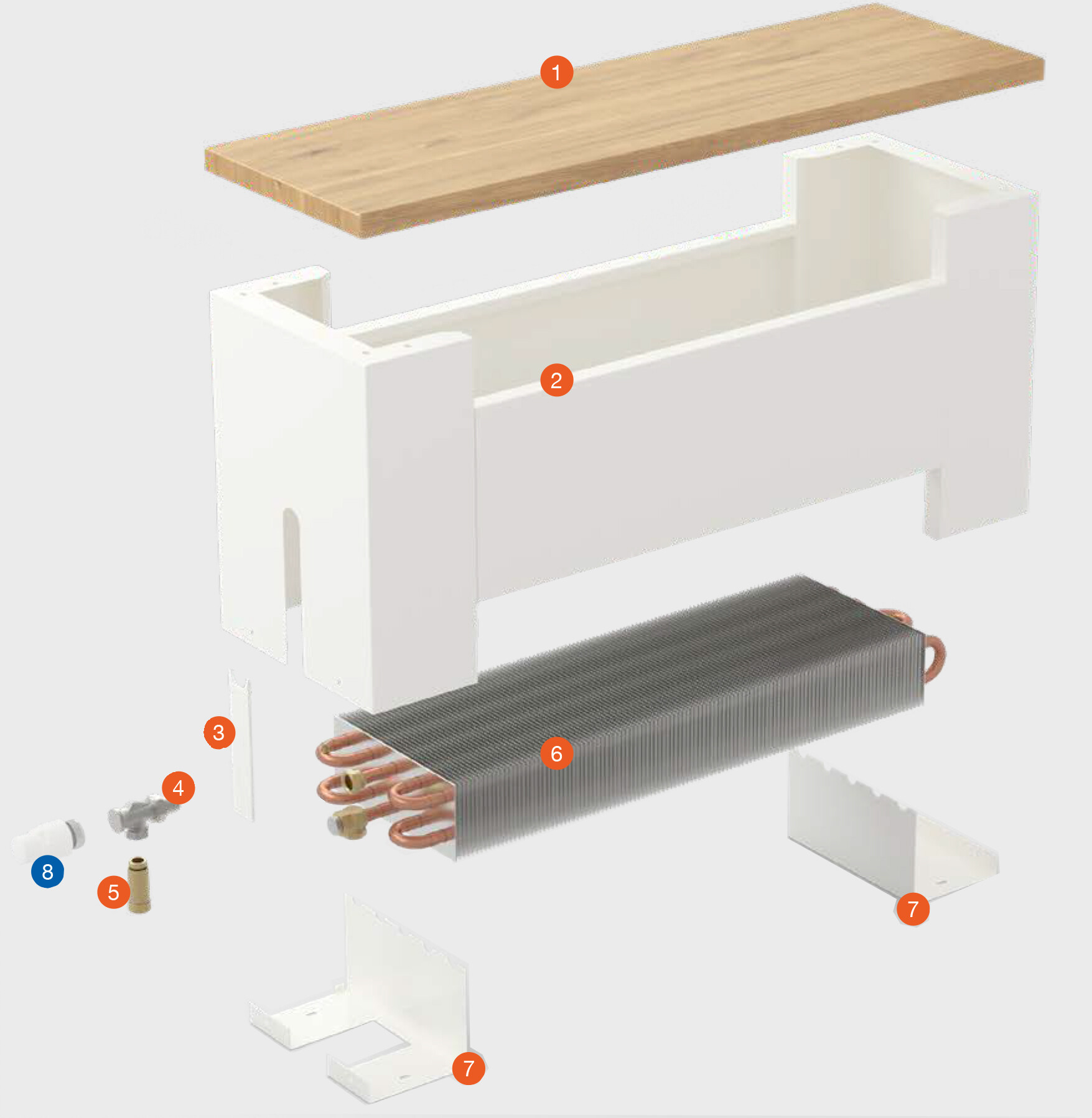

Composition du convecteur KORALINE LDP
