KORAFLEX Thin FKT

plus basse profondeur de construction

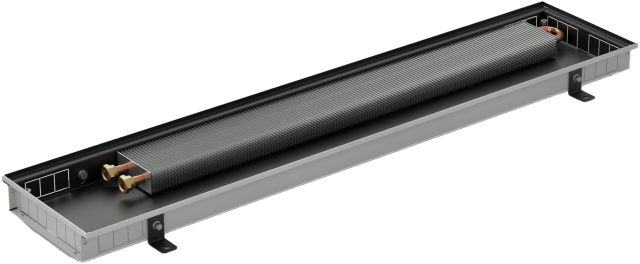

KORAFLEX Thin FKT est un caniveau chauffant à la plus basse profondeur de construction. Ce modèle est principalement adapté aux intérieurs à basse profondeur de plancher, et comme élément chauffant secondaire pour éliminer le froid des portes-fenêtres.

Version Economic – caisson galvanisé peint en noir, échangeur de chaleur sans traitement de finition
Version Exclusive – caisson galvanisé peint en noir, échangeur de chaleur peint en noir

Paramètres techniques Demande

Chauffage
Convention naturelle
Efficacité augmentée
Faible consommation d‘énergie

Version Economic	caisson galvanisé peint en noir, échangeur de chaleur sans traitement de finition
Version Exclusive	caisson galvanisé peint en noir, échangeur de chaleur peint en noir (RAL9005)
Profondeur [mm]	60 mm
Largeur [mm]	140, 200, 260, 320 mm
Longueur [mm]	800 à 3 000 mm (par 100 mm)
Puissance thermique [W]	de 43 à 644 W
Surpression maximale admissible [MPa]	1,2 MPa
Température maximale admissible [°C]	90°C
Raccord à filetage	interne G 1/2“
Grilles de recouvrement recommendées Pour les caniveaux chauffants Thin, seule la grille de recouvrement Thin peut être utilisée. Après modification de la construction du caisson, la grille de recouvrement Cross peut être utilisée. Il n’est pas possible d’utiliser les autres versions de grilles de recouvrement.

En cas de besoin de raccordement au système de chauffage du côté gauche, il suffit de faire pivoter l’échangeur
de chaleur dans le caniveau chauffant de 180°.
Grille de recouvrement Cross – solution sur mesure – la modification du caisson nécessaire.
La grille doit être commandée avec le caniveau chauffant. Il est équipé du cadre Cross
La grille de recouvrement Thin n’existe pas en version linéaire.

Puissances thermiques [W] pour t1/t2/ti / EN 16430. Les dimensions sont indiquées en mm et incluent le cadre pour la grille Thin.

La température d'entrée en °C

La température de sortie en °C

La température de l'air en °C

ΔT

ΔT = 50 °C		Longueur [mm]																							Exposant de température
Profondeur [mm]	Largeur [mm]	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	Exposant de température
60	140	43	53	63	73	83	93	104	114	124	134	144	154	164	175	185	195	205	215	225	235	246	256	266	1,3030
70	200	87	105	122	139	156	173	190	207	224	242	259	276	293	310	327	344	362	379	396	413	430	447	464	1,5168
70	260	100	120	139	159	179	198	218	238	257	277	296	316	336	355	375	395	414	434	454	473	493	512	532	1,7953
70	320	114	138	162	186	210	234	258	282	306	331	355	379	403	427	451	475	499	523	548	572	596	620	644	1,6785

Contenu de la livraison standard

caisson en acier galvanisé, peint en noir RAL 9005
Economic – échangeur de chaleur Al/Cu sans traitement de finition avec vanne de purge
Exclusive – échangeur de chaleur Al/Cu avec vanne de purge de couleur noire RAL 9005
cadre en aluminium pour grille Thin avec finition argent anodisé
plaque de recouvrement protégeant le raccordement
vis réglables en hauteur d'environ 25 mm pour compensation des inégalités du sol (jusqu’à 8 pièces en fonction de la longueur du convecteur) et 4 ancres de fixation plaque
entretoises pour installation et bétonnage
plaque de recouvrement en contre-plaqué protégeant le caniveau chauffant
emballage résistant et notice de montage

Accessoires en option

grille de recouvrement enroulable Thin
grille de recouvrement Cross – solution sur mesure – commande nécessaire avec le caniveau chauffant
cadre en aluminium pour grille Thin avec finition anodisée bronze foncé/clair ou avec traitement de finition selon nuancier RAL
té de réglage, vanne thermostatique, vanne thermostatique axiale
tête thermostatique hydraulique capillaire pour alimentation 24 V DC
coude en laiton ½" × ½" 90° pour raccordement plus facile
tuyau flexible en inox
source de tension continue 60 W, 100 W
actionneur thermoélectrique 24 V DC, 230 V AC
Thermostat d’ambiance SIEMENS RAA21
Thermostat d’ambiance SIEMENS RDE 100.1
plaque de recouvrement OSB extra rigide à des fins de montage

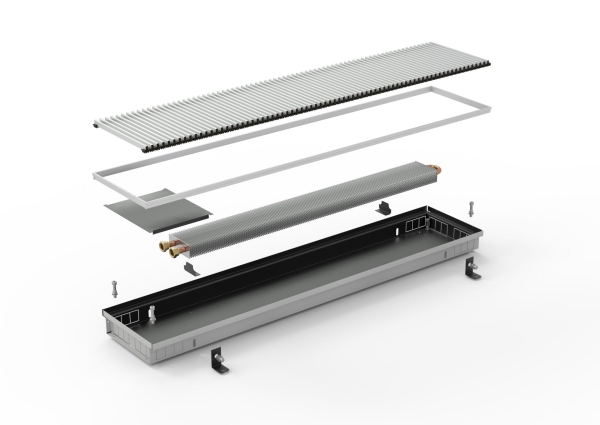

COMPOSITION DU CANIVEAU CHAUFFANT

1 caisson en acier galvanisé, peint en noir RAL 9005

2grille de recouvrement au choix (commande séparée)

3cadre de recouvrement en aluminium au choix

4échangeur de chaleur Al/Cu selon le type de caniveau chauffant

5ancres de fixation (4 unités)

6vis réglables

7plaque de protection du raccordement

8consoles de support

9entretoises pour installation et bétonnage

VERSIONS DES CADRES

Standard – cadre pour grille Thin En option – cadre pour grille Cross (sur demande)

Grilles de recouvrement recommandées

Thin Enroulable aluminium
anodisé argent

Thin Enroulable aluminium
anodisé bronze foncé

Thin Enroulable aluminium
anodisé bronze clair

Thin Enroulable aluminium
anodisé noir

Cross acier RAL 9006

MONTAGE DES CONVECTEURS FK

Conseils de montage

Pour assurer le bon fonctionnement du caniveau chauffant, il est nécessaire de respecter plusieurs règles générales.

Un caniveau chauffant bien installé doit être placé horizontalement, avec l'échangeur de chaleur plus le près de la fenêtre. Le bord supérieur du caisson du caniveau chauffant doit être droit (pas déformé, pas courbé) pour que le bon fonctionnement de la grille de recouvrement soit garanti.
La distance recommandée d’installation de caniveau chauffant par rapport aux murs/fenêtres est de 100 mm.
Nous recommandons d’effectuer le raccordement au système de chauffage à l’aide d’un té de réglage et d’une vanne thermostatique. Le raccordement à l’échangeur est effectué à l’aide d’un filetage intérieur G ½. Après le raccordement au système de chauffage, purgez et effectuez un contrôle de la pression.
Lors du bétonnage, le caniveau chauffant doit être placé à l’horizontale à l’aide des vis réglables et fixé dans le sol à l’aide des ancres de fixation qui empêchent le déplacement du caniveau chauffant lorsque le béton est coulé.
Les ancrages de fixation augmentent la largeur d'installation du dessus du caniveau chauffant de chaque côté de 42 mm.
Lors du coulage du béton, il est également possible de charger le caniveau chauffant verticalement.
Lors du bétonnage, il est très important d'aligner le caniveau chauffant pour éviter les flexions longitudinales. À cet effet, les entretoises sont installés dans le caniveau chauffant (sauf version FKP, pour laquelle les entretoises pour un bétonnage correct ne font pas partie de la commande standard). Ces entretoises peuvent être facilement retirées après le bétonnage.
Lors du coulage du béton ou de l’anhydride, il est important de bien protéger le caniveau chauffant du matériau de construction.
Si vous ne coulez pas le caniveau chauffant avec du béton, nous recommandons d’utiliser une des options d'encastrement dans un faux plancher. La version standard du caniveau chauffant n’est pas autoportante.
Pour empêcher l’encrassement de l’intérieur du caniveau chauffant, nous recommandons de laisser en place la plaque de protection pendant la durée des travaux d’installation. Une plaque de protection en contre-plaqué est fournie en standard. Elle ne sert qu'à couvrir et à protégér le caniveau chauffant des saletés lors de l'installation. On ne peut en aucun cas marcher dessus. Une plaque OSB extra rigide à des fins de montage peut être commandée en option.
Nous conseillons d’effectuer l’isolation thermique du caniveau chauffant (par exemple avec du polystyrène) le long de l’échangeur sur le côté extérieur du caisson pour éviter les déperditions thermiques vers le sol.

Emplacement recommandé de l’échangeur de chaleur dans les caniveaux chauffants

Il est conseillé de placer le caniveau chauffant à 100 mm maximum de la fenêtre. Pour obtenir une puissance optimale, il est conseillé de toujours placer l’échangeur côté fenêtre dans le caniveau. Il en résulte une circulation naturelle, dans laquelle l'air chauffé monte et l'air froid dans la pièce est aspiré dans le convecteur. Par conséquent, l'air froid de la fenêtre est filtré et l'air de la pièce est chauffé.

En tournant l’échangeur de chaleur à raccordement droit standard de 180°, il est possible d’obtenir un raccordement gauche.

MONTAGE DES CONVECTEURS FK

1 - caniveau chauffant sans ventilateur, 2 - échangeur de chaleur, 3 - grille de recouvrement, 4 - cadre de protection en U, 5 - cadre de protection en F, 6 - vis réglables, 7 - ancres de fixation, 8 - cloison à partir de profondeur 300 mm, 9 - fenêtre, 10 - sol propre, 11 - matériau de joint, 12 - joint de dilatation, 13 -isolation, 14 - remplissage en béton, 15 - sol rugueux

Sous réserve de modifications techniques.

RACCORDEMENT DES CANIVEAUX CHAUFFANTS

Types de caisson selon l’emplacement des arrivées d’eau et des abaissements des bords pour raccordement à la série

L'abaissement des bords des caissons des caniveaux chauffants est utilisé lorsqu'une connexion visible des caniveaux chauffants n'est pas souhaitée (série de caniveaux chauffants sans interruption autour du périmètre de la pièce, par exemple dans les bâtiments administratifs, les restaurants, les hôtels, etc.). Lors de la commande de la grille de recouvrement, il est nécessaire de préciser dans le code de commande qu’il s’agit d’une grille de recouvrement qui sera utilisée pour un caniveau chauffant avec le bord abaissé.

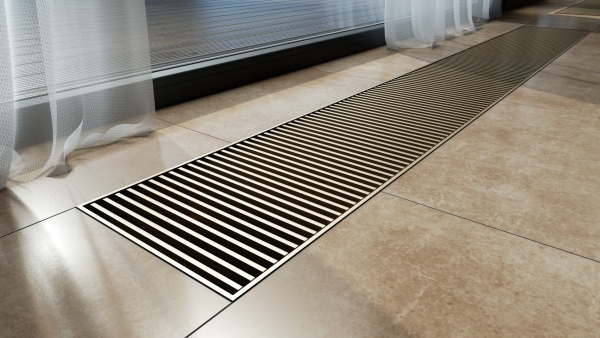

Galerie

CODE DE COMMANDE

Exemple de code de commande : FKT-100/06/20-V1T1P0

Caniveau chauffant KORAFLEX sans ventilateur, version Thin, longueur 100 cm, profondeur 6 cm, largeur 20 cm, échangeur réversible sans traitement de finition, type de cadre en T pour grille Thin de couleur argent, avec raccordement à droite au système de chauffage, sans bord abaissé.
Indiquez toujours les dimensions en cm en incluant le cadre Thin dans le code de commande (voir tableau des puissances).

KORAFLEX	Convection	Thin		Longueur/Profondeur/Largeur (cm)		Type d’échangeur	Couleur d’échangeur	Type de cadre	Couleur de cadre	Côté du raccordement	Abaissement du bord
F	K	T	-	100/06/20	-	V	1	T	1	P	0
						V réversible P* continu 0 sans échangeur	1 sans traitement de finition 5 RAL 9005 9 autre couleur RAL 0 sans échangeur	T pour grille Thin C pour grille Cross 0 sans cadre	1 argent anodisé 2 bronze foncé anodisé 3 bronze clair anodisé 5 noir anodisé 9 autre couleur RAL 0 sans cadre	P droit	0 sans bord abaissé 1 bord abaissé du côté de l’alimentation 2 bord abaissé du côté opposé de l’alimentation 3 bords abaissés des deux côtés

KORAFLEX

Convection

Thin

Longueur/Profondeur/Largeur (cm)

Type d’échangeur

Couleur d’échangeur

Type de cadre

Couleur de cadre

Côté du raccordement

Abaissement du bord

100/06/20

V réversible
P* continu
0 sans échangeur

1 sans traitement
de finition
5 RAL 9005
9 autre couleur RAL
0 sans échangeur

T pour grille Thin
C pour grille Cross
0 sans cadre

1 argent anodisé
2 bronze foncé
anodisé
3 bronze clair anodisé

5 noir anodisé
9 autre couleur RAL
0 sans cadre

P droit

0 sans bord abaissé
1 bord abaissé du côté
de l’alimentation
2 bord abaissé du côté opposé
de l’alimentation
3 bords abaissés des deux côtés

P* – L'échangeur de chaleur monotube continu est utilisé en standard pour les caniveaux chauffants KORAFLEX de largeur 140 mm.
