KORAFLEX Pool FKP

installation près d'une piscines

KORAFLEX Pool FKP est fait d’acier inoxydable de qualité AISI 316 et est destiné à des environnements humides. Le convecteur Pool est terminé par un coude, et il ne peut être équipé de cadre de recouvrement.

Ne convient pas pour une installation près d'une piscines à eau salée.

Paramètres techniques Demande

Chauffage
Convention naturelle
Faible consommation d‘énergie
Conception de la piscine

Profondeur [mm]	90, 110 mm
Largeur [mm]	200, 260, 320, 400 mm
Longueur [mm]	800 à 3 000 mm (par 100 mm)
Puissance thermique [W]	de 120 à 1 739 W
Surpression max. admissible [MPa]	1,2 MPa
Température max. admissible [°C]	90 °C
Raccord à filetage	interne G 1/2“
Grilles de recouvrement recommendées

info

En cas de besoin de raccordement au système de chauffage du côté gauche, il suffit de faire pivoter l’échangeur de chaleur dans le caniveau chauffant de 180°.
Les caissons individuels des caniveaux chauffants KORAFLEX Pool ne peuvent pas être interconnectés et sont fabriqués uniquement en version P0 avec échangeur réversible.
En cas de choix de la grille linéaire, il est nécessaire de nous consulter.Une modification technique du caisson peut être nécessaire.
Il faut commander la grille uniquement avec le caniveau chauffant.

Puissances thermiques [W] pour t1/t2/ti / EN 16430. Les dimensions sont indiquées en mm et incluent le coude.

La température d'entrée en °C

La température de sortie en °C

La température de l'air en °C

ΔT

ΔT = 50 °C		Longueur [mm]																							Exposant de température
Profondeur [mm]	Largeur [mm]	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	Exposant de température
90	140	50	62	74	86	98	110	122	134	146	158	170	182	194	206	218	230	242	254	266	278	290	302	314	1,5247
90	200	120	143	167	191	214	238	261	285	308	332	355	379	402	426	449	473	496	520	543	567	590	614	637	1,5373
90	260	153	183	213	243	273	303	333	363	393	423	453	483	513	543	573	603	633	663	693	723	753	783	813	1,5643
90	320	195	236	278	319	361	402	444	485	526	568	609	651	692	733	775	816	858	899	940	982	1023	1065	1106	1,4599
90	400	275	329	383	437	490	544	598	652	706	760	814	868	922	976	1029	1083	1137	1191	1245	1299	1353	1407	1461	1,4607
110	140	55	69	82	95	108	122	135	148	161	174	188	201	214	227	240	254	267	280	293	307	320	333	346	1,4888
110	200	142	170	198	226	254	282	309	337	365	393	421	449	477	505	532	560	588	616	644	672	700	728	755	1,4739
110	260	184	220	257	293	329	365	401	437	473	510	546	582	618	654	690	726	763	799	835	871	907	943	979	1,4385
110	320	237	287	338	388	438	489	539	589	640	690	740	791	841	891	942	992	1042	1093	1143	1193	1244	1294	1344	1,4622
110	400	327	391	455	520	584	648	712	776	840	905	969	1033	1097	1161	1225	1289	1354	1418	1482	1546	1610	1674	1739	1,4569

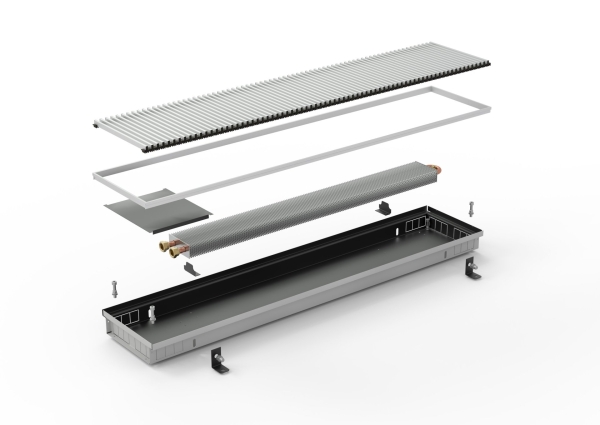

Contenu de la livraison standard

Accessoires en option

finition du caisson en acier inoxydable de qualité AISI 316
échangeur de chaleur Al/Cu peint en gris RAL 9006 avec vanne de purge
bord du caisson du convecteur terminé par coude
plaque de recouvrement du raccordement en acier inoxydable AISI 316
vis réglables et 4 ancrages de fixation
protection en contre-plaqué protégeant l’échangeur les caniveaux chauffants
emballage résistant et notice de montage

grille de recouvrement de votre choix adaptée au FKP
té de réglage, vanne thermostatique, vanne thermostatique axiale
tête thermostatique hydraulique capillaire pour alimentation 24 V DC
coude en laiton ½" × ½" 90° pour raccordement plus facile
tuyau flexible en inox
source de tension continue 60 W, 100 W
actionneur thermoélectrique 24 V DC, 230 V AC
Thermostat d’ambiance SIEMENS RAA21
Thermostat d’ambiance SIEMENS RDE 100.1
plaque de recouvrement OSB extra rigide à des fins de montage

VERSIONS SANS CADRE

Coude

Les caniveaux chauffants KORAFLEX Pool FKP sont destinés aux environnements humides. Ils sont équipés d’un système d’évacuation d'eau et d’un fond incliné. Cependant, ils ne sont pas étanches, et ils ne peuvent pas être inondés pendant une longue durée. Pour garantir le bon fonctionnement du caniveau chauffant, nous recommandons une eau de pH 7,2 à 7,6, et une concentration de chlore libre de 1 mg/l maximum. Tout changement, et notamment la diminution du pH, provoque une agressivité de l’eau et l’apparition de corrosion des matériaux inoxydables. Les caniveaux chauffants Pool installés dans des environnements humides doivent être régulièrement nettoyés à l’eau claire puis minutieusement séchés. Dans le cas de signes apparents de dépôts de calcaire ou d’oxydation, seul un produit nettoyant pour inox doit être utilisé, puis le système doit être traité à l’aide d’un produit de traitement des métaux. Pour assurer une durée de vie optimale et le bon rendement du convecteur, il est indispensable de respecter les règles d’entretien du matériau inoxydable. Vous trouverez des informations complémentaires dans la notice de montage ainsi que dans les Conditions d’utilisation et de garantie.

Grilles de recouvrement recommandées

Enroulable aluminium anodisé argent	Linéaire aluminium anodisé argent	Enroulable aluminium anodisé bronze foncé	Linéaire aluminium anodisé bronze foncé
Enroulable aluminium anodisé bronze clair	Linéaire aluminium anodisé bronze clair	Enroulable aluminium anodisé noir	Linéaire aluminium anodisé noir

MONTAGE DES CONVECTEURS FK

Conseils de montage

Pour assurer le bon fonctionnement du caniveau chauffant, il est nécessaire de respecter plusieurs règles générales.

Un caniveau chauffant bien installé doit être placé horizontalement, avec l'échangeur de chaleur plus le près de la fenêtre. Le bord supérieur du caisson du caniveau chauffant doit être droit (pas déformé, pas courbé) pour que le bon fonctionnement de la grille de recouvrement soit garanti.
La distance recommandée d’installation de caniveau chauffant par rapport aux murs/fenêtres est de 100 mm.
Nous recommandons d’effectuer le raccordement au système de chauffage à l’aide d’un té de réglage et d’une vanne thermostatique. Le raccordement à l’échangeur est effectué à l’aide d’un filetage intérieur G ½. Après le raccordement au système de chauffage, purgez et effectuez un contrôle de la pression.
Lors du bétonnage, le caniveau chauffant doit être placé à l’horizontale à l’aide des vis réglables et fixé dans le sol à l’aide des ancres de fixation qui empêchent le déplacement du caniveau chauffant lorsque le béton est coulé.
Les ancrages de fixation augmentent la largeur d'installation du dessus du caniveau chauffant de chaque côté de 42 mm.
Lors du coulage du béton, il est également possible d'exercer une pression vers le bas sur le caniveau chauffant.
Lors du bétonnage, il est très important d'aligner le caniveau chauffant pour éviter les flexions longitudinales. À cet effet, les entretoises sont installés dans le caniveau chauffant (sauf version FKP, pour laquelle les entretoises pour un bétonnage correct ne font pas partie de la commande standard). Ces entretoises peuvent être facilement retirées après le bétonnage.
Lors du coulage du béton ou de l’anhydride, il est important de bien protéger le caniveau chauffant du matériau de construction.
Si vous ne coulez pas le caniveau chauffant avec du béton, nous recommeandons d’utiliser une des options d'encastrement dans un faux plancher. La version standard du caniveau chauffant n’est pas autoportante.
Pour empêcher l’encrassement de l’intérieur du caniveau chauffant, nous recommandons de laisser en place la plaque de protection pendant la durée des travaux d’installation. Une plaque de protection en contre-plaqué est fournie en standard. Elle ne sert qu'à couvrir et à protégér le caniveau chauffant des saletés lors de l'installation. On ne peut en aucun cas marcher dessus. Une plaque OSB extra rigide à des fins de montage peut être commandée en option.
Nous conseillons d’effectuer l’isolation thermique du caniveau chauffant (par exemple avec du polystyrène) le long de l’échangeur sur le côté extérieur du caisson pour éviter les déperditions thermiques vers le sol.
Les caniveaux chauffants à caisson inoxydable adaptés aux environnements humides et marqués KORAFLEX Pool FKP sont équipés en standard d’un système d’évacuation d'eau en excès. Lors du montage, il doit être connecté par le tube au fond du caniveau chauffant au conduit incliné pour l’évacuation de l’eau en excès. Nous conseillons d’équiper le système d’évacuation d’un siphon anti-odeurs.

1 - caniveau chauffant sans ventilateur, 2 - échangeur de chaleur, 3 - grille de recouvrement, 4 - cadre de protection en U, 5 - cadre de protection en F, 6 - vis réglables, 7 - ancres de fixation, 8 - cloison à partir d'une profondeur de 300 mm, 9 - fenêtre, 10 - sol propre, 11 - matériau de joint, 12 - joint de dilatation, 13 - isolation, 14 - remplissage en béton, 15 - sol rugueux

RACCORDEMENT DES CANIVEAUX CHAUFFANTS

Il n’est pas possible d'interconnecter les caissons de caniveaux chauffants individuels KORAFLEX Pool FKP. Ils sont fabriqués uniquement en version P0.

Emplacement recommandé de l’échangeur de chaleur dans les caniveaux chauffants

Il est conseillé de placer le caniveau chauffant à 100 mm maximum de la fenêtre. Pour obtenir une puissance optimale, il est conseillé de toujours placer l’échangeur côté fenêtre dans le caniveau. Il en résulte une circulation naturelle, dans laquelle l'air réchauffé monte et l'air froid dans la pièce est aspiré dans le convecteur. Par conséquent, l'air froid de la fenêtre est filtré et l'air de la pièce est chauffé.

En tournant l’échangeur de chaleur à raccordement droit standard de 180°, il est possible d’obtenir un raccordement de gauche.

Sous réserve de modifications techniques.

Galerie

CODE DE COMMANDE

Exemple de code de commande : FKP-100/11/26-V6P0P0

Caniveau chauffant KORAFLEX sans ventilateur, version Pool, longueur 100 cm, profondeur 11 cm, largeur 26 cm, échangeur réversible verni RAL 9006 gris, cadre terminé par un coude, avec raccordement à droite au système de chauffage, sans bord abaissé.
Indiquer les dimensions en cm avec le pli du caisson dans le code de commande (voir le tableau des puissances).

KORAFLEX	Convection	Pool		Longueur/Profondeur/Largeur (cm)		Type d’échangeur	Couleur d’échangeur	Type de cadre	Couleur de cadre	Côté du raccordement	Abaissement du bord
F	K	P	-	100/11/26	-	V	6	P	0	P	0
						V réversible 0 sans échangeur	6 verni RAL 9006 0 sans échangeur	P coude	0 sans cadre	P droit	0 sans bord abaissé
