KORAFLEX Optimal FKO

plus large gamme

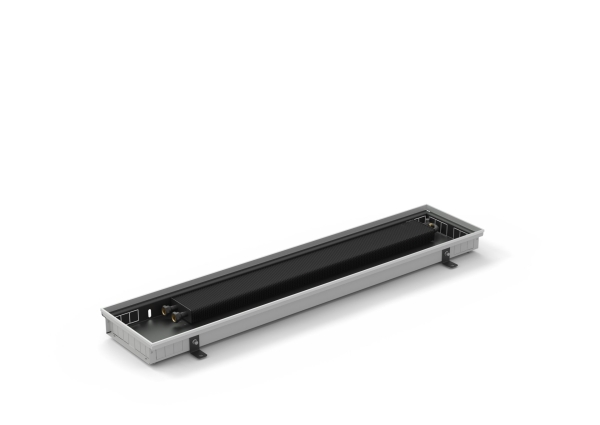

KORAFLEX Optimal FKO est notre plus large gamme de modèles de caniveaux chauffants. Le caisson du caniveau chauffant est fait d’acier galvanisé peint en noir avec la possibilité de choisir entre les cadres en U, en F ou Cross et de l'équiper d'une grille de recouvrement de votre choix.

Version Economic – version de base, caisson en acier peint en noir, échangeur de chaleur sans traitement de finition
Version Exclusive – caisson en acier peint en noir, échangeur de chaleur peint en noir

Paramètres techniques Demande

Chauffage
Convention naturelle
Efficacité augmentée
Faible consommation d‘énergie

Version Economic	version de base, caisson en acier peint en noir, échangeur de chaleur sans traitement de finition
Version Exclusive	caisson en acier peint en noir, échangeur de chaleur peint en noir
Profondeur [mm]	70, 90, 110, 130,150, 190, 300, 450 mm
Largeur [mm]	140, 200, 260, 320, 400 mm
Longueur [mm]	800 à 3 000 mm (par 100 mm)
Puissance thermique [W]	de 41 à 3 480 W
Surpression maximale admissible [MPa]	1,2 MPa
Température maximale admissible [°C]	90°C
Raccord à filetage	interne G ½"
Grilles de recouvrement recommendées

En cas de besoin de raccordement au système de chauffage du côté gauche,il suffit de faire pivoter l’échangeur
de chaleur dans le caniveau chauffant de 180°.
Grille de recouvrement Cross – solution sur mesure – la modification du caisson nécessaire.
La grille doit être commandée avec le caniveau chauffant. Il est équipé du cadre Cross.

Puissances thermiques [W] pour t1/t2/ti / EN 16430. Les dimensions sont indiquées en mm et incluent le cadre en U.

La température d'entrée en °C

La température de sortie en °C

La température de l'air en °C

ΔT

ΔT = 50 °C		Longueur [mm]																							Exposant de température
Profondeur [mm]	Largeur [mm]	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	Exposant de température
70	140	42	51	61	71	81	91	101	111	121	130	140	150	160	170	180	190	200	210	219	229	239	249	259	1,4629
70	200	76	90	105	120	135	150	165	179	194	209	224	239	254	268	283	298	313	328	342	357	372	387	402	1,4587
70	260	90	108	126	143	161	179	196	214	232	250	267	285	303	320	338	356	373	391	409	426	444	462	480	1,6148
70	320	102	124	146	168	189	211	233	255	276	298	320	342	364	385	407	429	451	472	494	516	538	559	581	1,5550
70	400	131	157	183	208	234	260	286	311	337	363	389	414	440	466	492	517	543	569	595	620	646	672	698	1,5235
90	140	50	62	74	86	98	110	122	134	146	158	170	182	194	206	218	230	242	254	266	278	290	302	314	1,5247
90	200	120	143	167	191	214	238	261	285	308	332	355	379	402	426	449	473	496	520	543	567	590	614	637	1,5373
90	260	153	183	213	243	273	303	333	363	393	423	453	483	513	543	573	603	633	663	693	723	753	783	813	1,5643
90	320	195	236	278	319	361	402	444	485	526	568	609	651	692	733	775	816	858	899	940	982	1023	1065	1106	1,4599
90	400	275	329	383	437	490	544	598	652	706	760	814	868	922	976	1029	1083	1137	1191	1245	1299	1353	1407	1461	1,4607
110	140	55	69	82	95	108	122	135	148	161	174	188	201	214	227	240	254	267	280	293	307	320	333	346	1,4888
110	200	142	170	198	226	254	282	309	337	365	393	421	449	477	505	532	560	588	616	644	672	700	728	755	1,4739
110	260	184	220	257	293	329	365	401	437	473	510	546	582	618	654	690	726	763	799	835	871	907	943	979	1,4385
110	320	237	287	338	388	438	489	539	589	640	690	740	791	841	891	942	992	1042	1093	1143	1193	1244	1294	1344	1,4622
110	400	327	391	455	520	584	648	712	776	840	905	969	1033	1097	1161	1225	1289	1354	1418	1482	1546	1610	1674	1739	1,4569
130	140	79	95	110	126	141	157	172	188	203	219	234	250	265	281	296	312	327	343	358	374	389	405	420	1,5855
130	200	144	172	200	228	256	284	313	341	369	397	425	453	481	510	538	566	594	622	650	679	707	735	763	1,5143
130	260	203	243	283	323	363	403	443	482	522	562	602	642	682	722	761	801	841	881	921	961	1001	1041	1080	1,6077
130	320	284	340	395	451	506	562	618	673	729	785	840	896	952	1007	1063	1119	1174	1230	1286	1341	1397	1453	1508	1,5011
130	400	364	435	506	578	649	720	791	863	934	1005	1077	1148	1219	1291	1362	1433	1505	1576	1647	1718	1790	1861	1932	1,5119
150	140	92	109	127	145	163	181	199	217	235	253	271	289	307	325	343	361	379	397	414	432	450	468	486	1,5470
150	200	154	185	215	245	276	306	336	366	397	427	457	488	518	548	578	609	639	669	700	730	760	790	821	1,5528
150	260	238	284	331	378	424	471	517	564	611	657	704	751	797	844	890	937	984	1030	1077	1124	1170	1217	1263	1,5240
150	320	314	376	438	499	561	623	684	746	808	869	931	992	1054	1116	1177	1239	1301	1362	1424	1486	1547	1609	1671	1,5165
150	400	389	465	541	617	693	770	846	922	998	1074	1151	1227	1303	1379	1455	1531	1608	1684	1760	1836	1912	1989	2065	1,5296
190	200	172	205	239	273	306	340	374	407	441	475	508	542	576	610	643	677	711	744	778	812	845	879	913	1,5264
190	260	260	311	362	413	464	515	566	617	668	719	770	821	872	923	974	1025	1076	1127	1178	1229	1280	1331	1382	1,4983
190	320	384	459	534	609	685	760	835	910	986	1061	1136	1211	1287	1362	1437	1512	1588	1663	1738	1813	1888	1964	2039	1,5283
190	400	526	629	732	835	938	1041	1144	1248	1351	1454	1557	1660	1763	1866	1969	2072	2175	2278	2382	2485	2588	2691	2794	1,5329
300	260	308	368	428	489	549	610	670	730	791	851	911	972	1032	1092	1153	1213	1273	1334	1394	1454	1515	1575	1635	1,4820
300	320	457	546	636	725	815	904	994	1083	1173	1262	1352	1441	1531	1620	1710	1799	1889	1978	2068	2157	2247	2336	2426	1,4769
300	400	559	669	778	888	998	1107	1217	1327	1436	1546	1656	1765	1875	1985	2094	2204	2313	2423	2533	2642	2752	2862	2971	1,4734
450	260	426	510	593	677	761	844	928	1011	1095	1178	1262	1346	1429	1513	1596	1680	1764	1847	1931	2014	2098	2181	2265	1,4575
450	320	506	605	704	803	902	1001	1100	1200	1299	1398	1497	1596	1695	1794	1893	1993	2092	2191	2290	2389	2488	2587	2687	1,4849
450	400	655	783	912	1040	1168	1297	1425	1554	1682	1810	1939	2067	2196	2324	2452	2581	2709	2837	2966	3094	3223	3351	3479	1,4713

Contenu de la livraison standard

caisson en acier galvanisé, peint en noir RAL 9005
Economic – échangeur de chaleur Al/Cu sans traitement de finition avec vanne de purge
Exclusive – échangeur de chaleur Al/Cu avec vanne de purge de couleur noire RAL 9005
cadre de recouvrement en U en aluminium – argent anodisé
plaque de recouvrement protégeant le raccordement
vis de réglage et 4 ancrages de fixation
entretoises pour installation et bétonnage
plaque de recouvrement en contre-plaqué protégeant caniveau le chauffant contre la saleté
emballage résistant et notice de montage

Accessoires en option

grille de recouvrement de votre choix
grille de recouvrement Cross – solution sur mesure – commande nécessaire avec le caniveau chauffant
cadre de recouvrement en U en aluminium avec finition anodisée bronze clair/foncé ou avec traitement de finition selon le nuancier RAL
cadre de recouvrement en F en aluminium avec finition en argent anodisé, bronze clair/foncé ou avec traitement de finition selon le nuancier RAL
té de réglage, vanne thermostatique, vanne thermostatique axiale
tête thermostatique hydraulique capillaire pour alimentation 24 V DC
coude en laiton ½" × ½" 90° pour raccordement plus facile
tuyau flexible en inox
source de tension continue 60 W, 100 W
actionneur thermoélectrique 24 V DC, 230 V AC
Thermostat d’ambiance SIEMENS RAA21
Thermostat d’ambiance SIEMENS RDE 100.1
pieds supports pour faux plancher
plaque de recouvrement OSB extra rigide à des fins de montage

COMPOSITION DU CANIVEAU CHAUFFANT

1 caisson en acier galvanisé, pein en noir RAL 9005

2grille de recouvrement au choix (commande séparée)

3cadre de recouvrement en aluminium au choix

4échangeur de chaleur Al/Cu selon le type de caniveau chauffant

5ancres de fixation (4 unités)

6vis réglables

7plaque de protection du raccordement

8consoles de support

9entretoises pour installation et bétonnage

Versions des cardes

Standard – cadre en U En option – cadre en F En option – cadre pour la grille Cross (sur demande)

Grilles de recouvrement recommandées

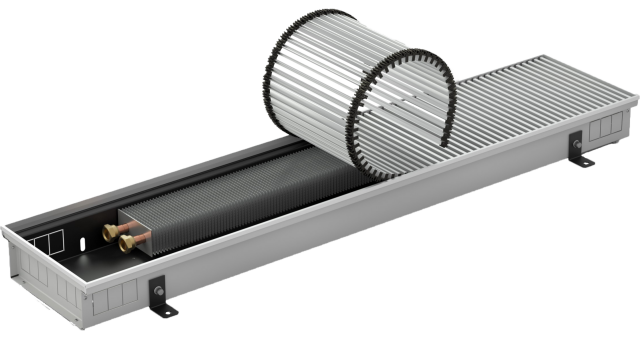

Enroulable aluminium anodisé argent	Linéaire aluminium anodisé argent	Enroulable aluminium anodisé bronze foncé	Linéaire aluminium anodisé bronze foncé
Enroulable aluminium anodisé bronze clair	Linéaire aluminium anodisé bronze clair	Enroulable aluminium anodisé noir	Linéaire aluminium anodisé noir
Enroulable acier RAL 9006	Linéaire acier RAL 9006	Enroulable inox	Linéaire inox
Enroulable bois natur. / verni hêtre	Enroulable bois natur. / verni chêne	Enroulable bois natur. / verni acajou	Cross acier RAL 9006

MONTAGE DES CONVECTEURS FK

Conseils de montage

Pour assurer le bon fonctionnement du caniveau chauffant, il est nécessaire de respecter plusieurs règles générales.

Un caniveau chauffant bien installé doit être placé horizontalement, avec l'échangeur de chaleur plus le près de la fenêtre. Le bord supérieur du caisson du caniveau chauffant doit être droit (pas déformé, pas courbé) pour que le bon fonctionnement de la grille de recouvrement soit garanti.
La distance recommandée d’installation de caniveau chauffant par rapport aux murs/fenêtres est de 100 mm.
Nous recommandons d’effectuer le raccordement au système de chauffage à l’aide d’un té de réglage et d’une vanne thermostatique. Le raccordement à l’échangeur est effectué à l’aide d’un filetage intérieur G ½. Après le raccordement au système de chauffage, purgez et effectuez un contrôle de la pression.
Lors du bétonnage, le caniveau chauffant doit être placé à l’horizontale à l’aide des vis réglables et fixé dans le sol à l’aide des ancres de fixation qui empêchent le déplacement du caniveau chauffant lorsque le béton est coulé.
Les ancrages de fixation augmentent la largeur d'installation du dessus du caniveau chauffant de chaque côté de 42 mm.
Lors du coulage du béton, il est également possible de charger le caniveau chauffant verticalement.
Lors du bétonnage, il est très important d'aligner le caniveau chauffant pour éviter les flexions longitudinales. À cet effet, les entretoises sont installés dans le caniveau chauffant (sauf version FKP, pour laquelle les entretoises pour un bétonnage correct ne font pas partie de la commande standard). Ces entretoises peuvent être facilement retirées après le bétonnage.
Lors du coulage du béton ou de l’anhydride, il est important de bien protéger le caniveau chauffant du matériau de construction.
Si vous ne coulez pas le caniveau chauffant avec du béton, nous recommandons d’utiliser une des options d'encastrement dans un faux plancher. La version standard du caniveau chauffant n’est pas autoportante.
Pour empêcher l’encrassement de l’intérieur du caniveau chauffant, nous recommandons de laisser en place la plaque de protection pendant la durée des travaux d’installation. Une plaque de protection en contre-plaqué est fournie en standard. Elle ne sert qu'à couvrir et à protégér le caniveau chauffant des saletés lors de l'installation. On ne peut en aucun cas marcher dessus. Une plaque OSB extra rigide à des fins de montage peut être commandée en option.
Nous conseillons d’effectuer l’isolation thermique du caniveau chauffant (par exemple avec du polystyrène) le long de l’échangeur sur le côté extérieur du caisson pour éviter les déperditions thermiques vers le sol.

Emplacement recommandé de l’échangeur de chaleur dans les caniveaux chauffants

Il est conseillé de placer le caniveau chauffant à 100 mm maximum de la fenêtre. Pour obtenir une puissance optimale, il est conseillé de toujours placer l’échangeur côté fenêtre dans le caniveau. Il en résulte une circulation naturelle, dans laquelle l'air chauffé monte et l'air froid dans la pièce est aspiré dans le convecteur. Par conséquent, l'air froid de la fenêtre est filtré et l'air de la pièce est chauffé.

En tournant l’échangeur de chaleur à raccordement droit standard de 180°, il est possible d’obtenir un raccordement gauche.

MONTAGE DES CONVECTEURS FK

1 - caniveau chauffant sans ventilateur, 2 - échangeur de chaleur, 3 - grille de recouvrement, 4 - cadre de protection en U, 5 - cadre de protection en F, 6 - vis réglables, 7 - ancres de fixation, 8 - cloison à partir de profondeur 300 mm, 9 - fenêtre, 10 - sol propre, 11 - matériau de joint, 12 - joint de dilatation, 13 -isolation, 14 - remplissage en béton, 15 - sol rugueux

Sous réserve de modifications techniques.

POSSIBILITÉS D’ENCASTREMENT DANS UN FAUX PLANCHER

Les pieds supports pour le montage de caniveaux chauffants dans un faux plancher constituent une solution efficace et stable. Ces pieds supports sont faits en acier sans traitement de finition et sont adaptés aux faux planchers d’une profondeur de 500 mm maximum. Ces pieds supports pour faux plancher sont adaptés aux versions Optimal et Basic.

La commande des pieds supports doit obligatoirement avoir lieu en même temps que celle du caniveau chauffant en raison des modifications structurelles du caisson ! Certains types de pieds supports pour faux plancher font déjà partie intégrée du caniveau chauffant.

RACCORDEMENT DES CANIVEAUX CHAUFFANTS

Types de caisson selon l’emplacement des arrivées d’eau et des abaissements des bords pour raccordement à la série

L'abaissement des bords des caissons des caniveaux chauffants est utilisé lorsqu'une connexion visible des caniveaux chauffants n'est pas souhaitée (série de caniveaux chauffants sans interruption autour du périmètre de la pièce, par exemple dans les bâtiments administratifs, les restaurants, les hôtels, etc.). Lors de la commande de la grille de recouvrement, il est nécessaire de préciser dans le code de commande qu’il s’agit d’une grille de recouvrement qui sera utilisée pour un caniveau chauffant avec le bord abaissé.

Galerie

CODE DE COMMANDE

Exemple de code de commande : FKO-100/11/26-V1U1P0

Caniveau chauffant KORAFLEX sans ventilateur, version Optimal, longueur 100 cm, profondeur 11 cm, largeur 26 cm, échangeur réversible sans traitement de surface, équipé d'un cadre de recouvrement argenté en U avec raccordement à droite au système de chauffage, sans bord abaissé.
Indiquez toujours les dimensions en cm en incluant le cadre en U dans le code de commande (voir tableau des puissances).

KORAFLEX	Convection	Optimal		Longueur/Profondeur/Largeur (cm)		Type d’échangeur	Couleur d’échangeur	Type de cadre	Couleur de cadre	Côté du raccordement	Abaissement du bord
F	K	O	-	100/11/26	-	V	1	U	1	P	0
						V réversible P* continu 0 sans échangeur	1 sans traitement de finition 5 RAL 9005 9 autre couleur RAL 0 sans échangeur	U profil cadre en U F profil cadre en F C pour grille Cross 0 sans cadre	1 argent anodisé 2 bronze foncé anodisé 3 bronze clair anodisé 5 noir anodisé 9 autre couleur RAL 0 sans cadre	P droit	0 sans bord abaissé 1 bord abaissé du côté de l’alimentation 2 bord abaissé du côté opposé de l’alimentation 3 bords abaissés des deux côtés

P* – L'échangeur de chaleur monotube continu est utilisé en standard pour les caniveaux chauffants KORAFLEX de largeur 140 mm avec des profondeurs de 70, 90 et 110 mm.
